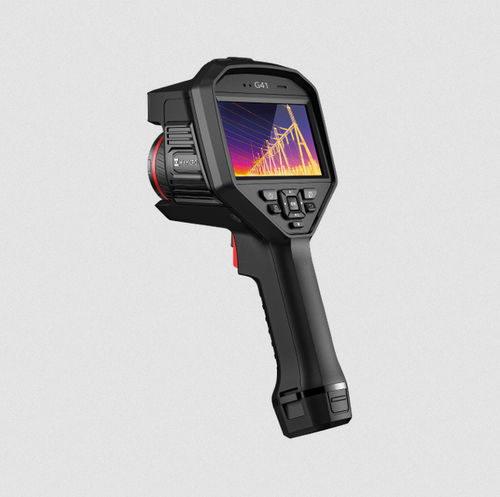

Термическое устройство отображения HIKMICRO G41

цифровоедля ОВКВдля диагностики здания

Обзор
HIKMICRO G41 — профессиональный портативный тепловизор для диагностики зданий, выявления влаги, обнаружения тепловых мостов и промышленной инспекции. Ключевые характеристики: детектор 480×360 IR VOx (172 800 пикселей), NETD <35 mK, SuperIR для суперразрешения до 960×720, радиометрические JPEG, встроенный лазерный дальномер, GPS и компас, защита IP54, Wi‑Fi/USB подключение.

Детектор и формирование изображения
Прибор оснащён VOx (оксид ванадия) детектором 480×360 пикселей с шагом 17 µm, охватывающим диапазон 7,5–14 µm, с тепловой чувствительностью <35 mK (25°C, F#=1.0). Технология SuperIR повышает отображаемое разрешение до 960×720 при сохранении радиометрических данных. Снятые JPEG-изображения являются полностью радиометрическими и пригодны для постобработки и отчётности.

Диапазоны измерений и точность
G41 предлагает два выбираемых диапазона измерений, оптимизированных под разные задачи:

• Стандартный диапазон: −20°C до +150°C — точность ±2°C (−20 до 0°C), ±1°C (0 до 100°C), ±1% (100 до 150°C). Рекомендуется для диагностики зданий и энергетических обследований.
• Расширенный диапазон: 0°C до +650°C — точность ±2°C (0 до 100°C), ±2% (100 до 650°C). Предназначен для промышленных инспекций при высоких температурах.

Инструменты анализа (в реальном времени)

• Центральная точка, горячая точка, холодная точка
• Delta T и до 10 пользовательских точек
• 1 линия, 5 прямоугольников и 5 окружностей с отображением температуры в реальном времени
• Настраиваемые аварийные пороги (верхний/нижний/интервал) для выделения аномалий

Автофокус и дистанция
5-режимная система фокусировки с временем захвата ~2 с и минимальной дистанцией фокусировки 0,3 м:

• Лазер-ассист AF — для поверхностей с низким тепловым контрастом
• Непрерывный AF — удержание фокуса при перемещении
• Одиночный AF — точный фокус по запросу
• Ручной фокус — полный контроль для экстремальных расстояний или сложных сцен
• Touch AF — касанием экрана сфокусироваться на аномалии

Геопозиционирование и документация на объекте
Встроенный лазерный дальномер (50 м в помещении / 10 м на улице, класс II, 635 nm) для прямого измерения расстояния и площади. Каждое изображение геометитируется GPS-координатами и направлением компаса. Функции документации на объекте: голосовые пометки (до 60 с), текстовые заметки (до 200 символов) и сканирование QR-кодов для упрощения составления отчётов.

Отчётность, подключение и ПО

• Wi‑Fi 802.11 b/g/n (2.4 & 5 GHz) для беспроводной передачи изображений
• Радиометрическая трансляция видео UVC по USB Type‑C и Wi‑Fi
• HDMI-выход для презентаций на объекте
• Bluetooth 4.2 для вспомогательных устройств
• HIKMICRO Analyzer (Windows) для профессиональной пост-обработки и генерации PDF-отчётов
• HIKMICRO Viewer (мобильное) для передачи изображений и превью со смартфонов

Прочность и питание
Разработан для полевых условий: защита IP54, сертифицированная стойкость к падению с 2 м (IEC 60068-2-31), устойчивость к вибрациям 2 g (IEC 60068-2-6), ударная стойкость 25 g (IEC 60068-2-27). Рабочая температура −20°C до +50°C. Горячая замена аккумуляторов Li‑Ion позволяет менять батареи без прерывания работы; стандартный комплект включает 3 аккумулятора (~4 часа каждый) и зарядную базу с двумя слотами для более 12 часов непрерывной работы.

Применения
Типичные применения: диагностика зданий (тепловые мосты, влажность, теплоизоляция), энергетические обследования, системы низкой температуры (тёплые полы), инспекция крыш и фасадов, термография электрооборудования (шкафы, трансформаторы), механическое обслуживание (подшипники, двигатели), HVAC и проверка оборудования, контроль качества производства, общественная безопасность, инспекции нефтегазовой отрасли и термотестирование в R&D.

Комплектация и дополнительные сведения
Поддерживает радиометрическое изображение и подходит для специалистов по патологии зданий и промышленным инспекторам. Поддержка профессиональных рабочих процессов через прилагаемое программное обеспечение. Возможна аренда.

Технические характеристики

• Модель: HIKMICRO G41
• Детектор: VOx 480×360 px, шаг 17 µm
• NETD: <35 mK (25°C, F#=1.0)
• Отображаемое разрешение (SuperIR): 960×720
• Диапазоны измерения: −20°C до +150°C (стандарт); 0°C до +650°C (расширенный)
• Точность: ±2°C (−20 до 0°C); ±1°C (0 до 100°C); ±1% (100–150°C); расширенный: ±2°C (0–100°C); ±2% (100–650°C)
• Режимы автофокуса: Laser-Assisted AF, Continuous AF, Single AF, Manual Focus, Touch AF
• Минимальная дистанция фокусировки: 0,3 м
• Лазерный дальномер: 50 м в помещении / 10 м на улице (класс II, 635 nm)
• Геометка: GPS-координаты и направление компаса
• Записи на объекте: голосовые пометки (до 60 с), текстовые заметки (до 200 символов), сканирование QR
• Подключение: Wi‑Fi 2.4/5 GHz, USB Type‑C (радиометрический UVC), HDMI, Bluetooth 4.2
• Программное обеспечение: HIKMICRO Analyzer (Windows), HIKMICRO Viewer (mobile)
• Прочность: IP54, падение 2 м, вибрации 2 g, удар 25 g
• Рабочая температура: −20°C до +50°C
• Питание: Горячезаменяемые Li‑Ion аккумуляторы; стандартный комплект включает 3 аккумулятора (~4 ч каждый) и двойное зарядное устройство
• Формат изображений: Полностью радиометрический JPEG
