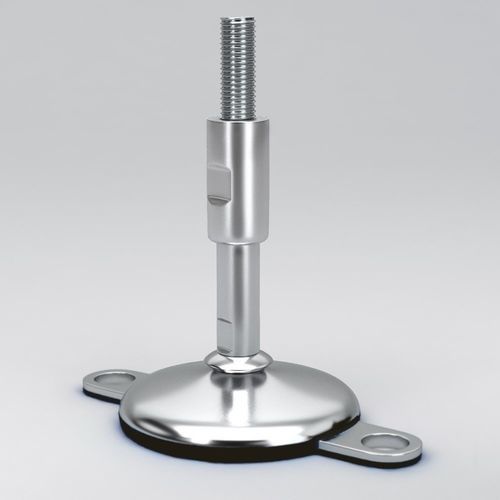

Ножка машины HMF series

для аппаратадля питающего механизмаиз нитрильного каучука

Обзор
Гигиенические опоры для машин в округлом гигиеническом исполнении с вулканизированной резиновой подошвой для демпфирования вибраций и противоскользящих свойств. Доступна сверхгигиеническая версия с сертификатом FDA (FDA CFR 21 177.2600) и уникальным идентификатором партии для прослеживаемости в пищевой промышленности. Предназначены для пищевой, фармацевтической и биотехнологической промышленности, где критичны чистота и контроль загрязнений.

Особенности и преимущества

• Округлый гигиенический дизайн, облегчающий очистку
• Две монтажные пластины для фиксации пола, повышающие удержание, устойчивость и контроль вибраций
• Защищённый/закрытый шпиндель (втулка) предотвращает попадание грязи, пыли и загрязнений
• Конструкция способствует соблюдению рекомендаций по гигиене EHEDG и 3-A
• Коррозионно-стойкая конструкция из нержавеющей стали, пригодная для зон мойки
• Вулканизированная резиновая подошва для демпфирования вибраций и противоскользящего поведения
• Регулируемая высота для точного выравнивания на неровных полах
• Низкие требования к обслуживанию для сокращения простоев

Материалы

• Основание: нержавеющая сталь AISI 304 или AISI 316
• Шпиндель: нержавеющая сталь A2-70 или A4-70
• Резиновая подошва: вулканизированный NBR (нитрильный каучук, CAS № 9005-98-5), сертифицировано по FDA в соответствии с FDA CFR 21 177.2600
• Все материалы обладают высокой стойкостью к распространённым моющим средствам, химикатам, маслам и жирам

Размеры
Тип базы | Диаметр базы D | Ном. нагрузка
HMF 62 | 60 mm | 7.000 N
HMF 82 | 80 mm | 15.000 N
HMF 102 | 100 mm | 20.000 N
HMF 122 | 120 mm | 30.000 N


Диаметры шпинделя и втулки
M16 | M20 | M24 | M30 | M36 | M42 | M48


Длина шпинделя (L) и длина втулки (H)
L = 135 mm H = 55 mm — Мин. 80 mm до Макс. 120 mm
L = 175 mm H = 75 mm — Мин. 100 mm до Макс. 160 mm
L = 215 mm H = 95 mm — Мин. 120 mm до Макс. 200 mm
L = 255 mm H = 115 mm — Мин. 140 mm до Макс. 240 mm
L = 295 mm H = 125 mm — Мин. 180 mm до Макс. 280 mm


Поставка и опции

• Для крупных заказов основание и шпиндели могут поставляться отдельно для гибкости при использовании разных размеров шпинделей
• Опции резьбы: перечислены метрические резьбы; другие типы резьбы и индивидуальные решения (например, трапецеидальная резьба) доступны по запросу

Характеристики / технические спецификации

• Серия моделей: HMF series
• Конструкция: округлый гигиенический дизайн с защищённым шпинделем и двумя монтажными пластинами для фиксации пола
• Соответствие / сертификаты: FDA CFR 21 177.2600 (резиновая подошва); спроектировано с учётом рекомендаций EHEDG и 3-A
• Материалы основания: AISI 304 или AISI 316
• Материалы шпинделя: A2-70 или A4-70
• Резиновая подошва: NBR (CAS № 9005-98-5), сертифицирована по FDA
• Номинальные нагрузки: HMF 62 = 7.000 N; HMF 82 = 15.000 N; HMF 102 = 20.000 N; HMF 122 = 30.000 N
• Диаметры шпинделя: M16, M20, M24, M30, M36, M42, M48
• Длины шпинделя/втулки: комбинации L/H с соответствующими диапазонами регулировки min/max
• Компенсация наклона: до 10°
• Стойкость: высокая стойкость к моющим средствам, химикатам, масла и жирам
