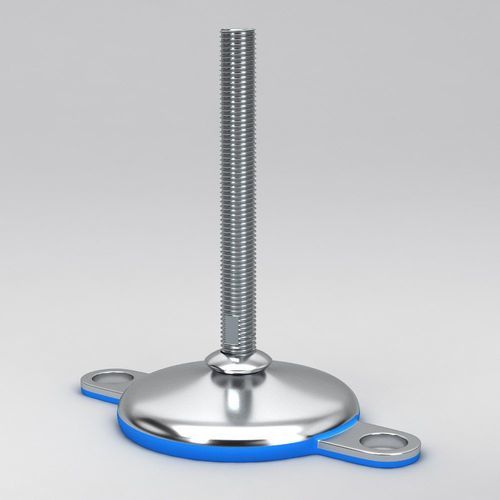

Ножка для аппарата HLF series

для конвейерадля станкадля питающего механизма

Обзор
Регулируемые опоры серии HLF с двумя монтажными пластинами для фиксации на полу и шпинделем с полной резьбой обеспечивают надежное закрепление, точную регулировку высоты и снижение вибраций для промышленного оборудования. Предназначены для гигиеничных и коррозионностойких сред, применимы в пищевой, фармацевтической и общей промышленности.

Особенности и преимущества

• Две пластины для фиксации на полу для надежного закрепления и повышенной стабильности.
• Шпиндель с полной резьбой для точной регулировки высоты и надежного выравнивания на неровных полах.
• Округлый гигиеничный дизайн для облегчения очистки в санитарных зонах.
• Вулканизированная NBR‑резиновая подошва снижает вибрацию и обеспечивает противоскользящие свойства.
• Компенсация наклона до 10° при несоосности пола или оборудования.

Материалы

• Опорная плита: нержавеющая сталь AISI 304 или AISI 316.
• Шпиндель: нержавеющая сталь A2-70 или A4-70.
• Резиновая основа: NBR (нитрильный каучук, CAS № 9005-98-5), вулканизированная, соответствует требованиям FDA (FDA CFR 21 177.2600) с идентификатором партии для прослеживаемости.
• Все материалы обладают высокой стойкостью к химикатам, распространенным моющим средствам, маслам и жирам.

Размеры (типы основания)
Тип основания | Диаметр основания D | Ном. нагрузка
HLF 62 | 60 mm | 7.000 N
HLF 82 | 80 mm | 15.000 N
HLF 102 | 100 mm | 20.000 N
HLF 122 | 120 mm | 30.000 N

Резьбы шпинделя HLF
M12 | M16 | M20 | M24 | M30 | M36 | M42 | M48

Длины шпинделя HLF (L)
50 mm | 70 mm | 100 mm | 120 mm | 150 mm | 180 mm | 200 mm | 230 mm | 280 mm | 330 mm

Настройка и опции
Доступны другие длины шпинделя и формы резьбы (включая дюймовые резьбы и специальные резьбы, такие как трапецеидальная) по запросу. Для крупных заказов основание и шпиндели могут поставляться отдельно для большей гибкости при использовании разных размеров шпинделей.

Применение
Конвейеры, смесители, фасовочные машины и тяжёлые производственные линии в пищевой промышленности, фармацевтике, биотехнологии и упаковке, где требуются гигиеничные и коррозионностойкие решения для нивелирования.

Технические характеристики

• Серия: HLF series.
• Конструкция: гигиеничный округлый дизайн с двумя монтажными пластинами для фиксации на полу.
• Номинальные нагрузки: от 7.000 N до 30.000 N в зависимости от типа основания.
• Диаметры основания: 60 mm, 80 mm, 100 mm, 120 mm.
• Резьбы шпинделя: M12–M48.
• Длины шпинделя: 50–330 mm (несколько вариантов).
• Материалы опорной плиты: AISI 304 или AISI 316.
• Материалы шпинделя: A2-70 или A4-70.
• Резиновая основа: NBR, вулканизированная, соответствует FDA CFR 21 177.2600.
• Максимальная компенсация наклона: до 10°.
