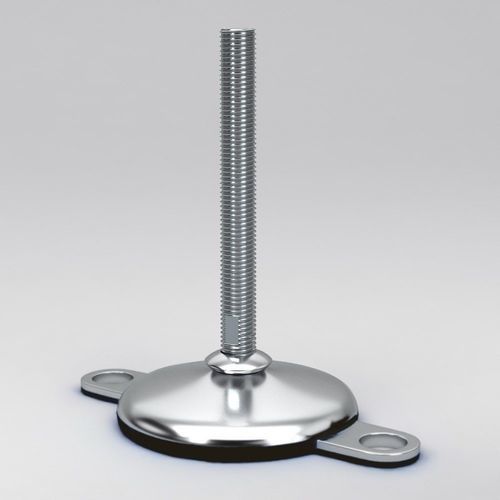

Ножка машины HMF series

для аппаратадля питающего механизмаиз нитрильного каучука

Обзор
Опоры для машин HMF с двумя монтажными фиксирующими плитами и шпинделем с полной резьбой обеспечивают повышенную устойчивость, снижение вибраций и точную регулировку высоты для промышленных, пищевых и фармацевтических применений.

Особенности и преимущества

• Две фиксирующие плиты для надежного крепления к полу, равномерного распределения нагрузки и снижения вибраций и износа.
• Шпиндель с полной резьбой обеспечивает точную регулировку высоты и надежное позиционирование, предотвращая непреднамеренные смещения в работе.
• Гигиеничный округлый дизайн и гладкие поверхности облегчают очистку и уменьшают скопление бактерий.
• Резиновая опора обеспечивает демпфирование вибраций и противоскользящие свойства; компенсация уклона до 10°.

Конструкция и материалы

• Опорная плита: нержавеющая сталь AISI 304 или AISI 316.
• Шпиндель: нержавеющая сталь A2-70 или A4-70.
• Резиновая опора: NBR (нитрильный каучук), CAS 9005-98-5; вулканизированная резиновая опора с сертификатом FDA (FDA CFR 21 177.2600) и уникальным идентификатором партии для прослеживаемости.
• Все материалы обладают высокой стойкостью к химикатам, обычным моющим средствам, маслам и жирам.

Размеры — база HMF
HMF база — диаметр основания D — ном. нагрузка
HMF 62 — 60mm — 7.000 N
HMF 82 — 80mm — 15.000 N
HMF 102 — 100mm — 20.000 N
HMF 122 — 120mm — 30.000 N

Резьбы шпинделя HMF
M12 — M16 — M20 — M24 — M30 — M36 — M42 — M48

Длины шпинделя HMF (L)
50mm — 70mm — 100mm — 120mm — 150mm — 180mm — 200mm — 230mm — 280mm — 330mm

Кастомизация и поставка

• Дюймовые резьбы и специальные типы резьбы (например, трапецеидальная) доступны по запросу.
• Для крупных заказов база и шпиндели могут поставляться отдельно, чтобы обеспечить гибкость при использовании различных размеров шпинделей.

Применения

• Пищевая промышленность
• Фармацевтическая отрасль
• Биотехнологии и чистые помещения
• Упаковочные и тяжелые промышленные машины, требующие стабильных, гигиеничных и регулируемых опор

Технические характеристики

• Тип продукта: опоры для машин с 2 фиксирующими плитами и шпинделем с полной резьбой (HMF).
• Гигиеничный округлый дизайн для облегчения очистки.
• Вулканизированная резиновая опора с сертификатом FDA (FDA CFR 21 177.2600) и прослеживаемостью по партии.
• Материал опорной пластины: AISI 304 или AISI 316.
• Материал шпинделя: A2-70 или A4-70.
• Резиновый материал: NBR (нитрильный каучук), CAS 9005-98-5.
• Номинальные нагрузки по размерам базы: HMF 62 = 7.000 N; HMF 82 = 15.000 N; HMF 102 = 20.000 N; HMF 122 = 30.000 N.
• Доступные резьбы: M12, M16, M20, M24, M30, M36, M42, M48.
• Доступные длины шпинделя: 50mm, 70mm, 100mm, 120mm, 150mm, 180mm, 200mm, 230mm, 280mm, 330mm.
• Компенсация наклона: до 10°.
• Высокая стойкость к химикатам и моющим средствам.
