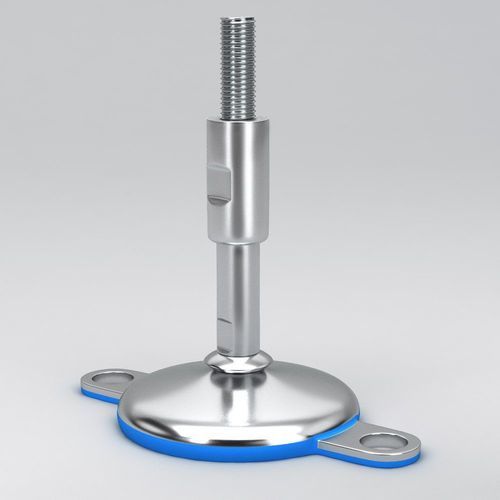

Ножка машины HLF series

для аппаратадля конвейерадля питающего механизма

Обзор продукта
Гигиенические регулируемые опоры серии HLF разработаны для сочетания стабильности оборудования и санитарного исполнения в пищевой, фармацевтической и упаковочной отраслях. Оснащены двумя анкерными плитами для надёжного крепления к полу и защищённой (уплотнённой) шпиндельной гильзой, предотвращающей попадание загрязнений, влаги и моющих средств, что снижает обслуживание и увеличивает срок службы.

Особенности и преимущества

• Две анкерные пластины для прочного крепления и снижения перемещений и вибраций в работе.
• Защищённая (в гильзе/уплотнённая) шпиндель предотвращает попадание загрязнений и моющих средств в резьбовой механизм.
• Округлый гигиенический дизайн с гладкими полированными поверхностями, минимизирующими места скопления загрязнений и облегчающими мойку.
• Резиновая подошва обеспечивает демпфирование вибраций и противоскользящие свойства.
• Компенсация уклонов до 10°.

Материалы

• Опорная плита: нержавеющая сталь AISI 304 или AISI 316.
• Шпиндель: нержавеющая сталь A2-70 или A4-70.
• Резиновая база: NBR (нитрильный каучук, CAS 9005-98-5), вулканизированный, сертифицированный по FDA (FDA CFR 21 177.2600) с идентификатором партии для прослеживаемости.
• Все материалы обладают высокой стойкостью к обычным моющим средствам, химикатам, маслам и жирам.

Размеры и номинальная нагрузка (типы баз)
Тип базы | Диаметр основания D | Ном. нагрузка
HLF 62 | 60 mm | 7 000 N
HLF 82 | 80 mm | 15 000 N
HLF 102 | 100 mm | 20 000 N
HLF 122 | 120 mm | 30 000 N

Диаметры шпинделя и гильзы (EHLF)
M16, M20, M24, M30, M36, M42, M48

Длины шпинделя (L) и гильзы (H) — типовые сочетания
L = 135 mm, H = 55 mm — Min 80 mm до Max 120 mm
L = 175 mm, H = 75 mm — Min 100 mm до Max 160 mm
L = 215 mm, H = 95 mm — Min 120 mm до Max 200 mm
L = 255 mm, H = 115 mm — Min 140 mm до Max 240 mm
L = 295 mm, H = 125 mm — Min 180 mm до Max 280 mm

Варианты поставки

• Для крупных заказов базы и шпиндели могут поставляться отдельно для большей гибкости монтажа.
• Типы резьбы и длины шпинделя могут быть настроены по запросу (метрические, дюймовые, специальные резьбы, например трапецеидальные).

Применения

• Оборудование для переработки пищевых продуктов
• Фармацевтические производственные линии
• Упаковочные машины, конвейеры, смесители и другое оборудование для гигиеничных производств

Технические характеристики

• Серия: HLF / EHLF
• Диаметры базы: 60, 80, 100, 120 мм
• Номинальные нагрузки: 7 000 N — 30 000 N в зависимости от типа базы
• Диаметры шпинделя: M16–M48
• Комбинации L/H и регулируемые диапазоны как указано выше
• Макс. компенсация уклона: до 10°
• Соответствие: конструкция поддерживает требования EHEDG и 3‑A Sanitary Standards; материалы и дизайн соответствуют руководствам HACCP
• Устойчивость: высокая химическая и моечная стойкость; устойчивы к маслам и жирам
