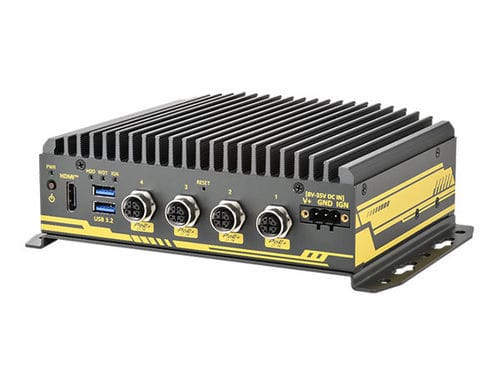

Встроенный терминал без экрана Nuvo-2860VTC

Intel Atom® x7425Eдля суровых природных условийдля применения в железнодорожной отрасли

Обзор
Neousys Nuvo-2860VTC — это новое поколение ультракомпактного бортового компьютера с сертификацией E‑Mark, предназначенного для мобильных шлюзов, бортового видеонаблюдения и информационных систем для пассажиров. Оснащён процессором Intel® Alder Lake Atom® x7425E и поддерживает до 16 ГБ DDR5 памяти. Платформа объединяет управление зажиганием, широкий диапазон входного DC, богатые интерфейсы I/O, расширения M.2 и mini‑PCIe для беспроводных модулей, изолированные CAN‑порты с поддержкой SocketCAN и несколько PoE+ портов для edge‑развертываний в современных интеллектуальных транспортных средствах.

Ключевые особенности

• Intel® Alder Lake Atom® x7425E (4 ядра / 4 потока, 1.5 / 3.4 GHz, 12W TDP)
• Интегрированная Intel® UHD Graphics (24 EUs) для лёгкого edge AI/нагрузок OpenVINO
• До 16 ГБ DDR5-4800 SDRAM (1 слот SODIMM)
• 4x Gigabit Ethernet с IEEE 802.3at PoE+ через разъёмы M12 x‑coded
• M.2 B‑key (3042/3052) для сотовых модулей (USB3 + USB2) с двойным внутренним micro‑SIM слотом
• 1x M.2 M‑key (2280) для NVMe SSD (PCIe Gen3 x2)
• 2x полноразмерных mini‑PCIe слота (PCIe + USB2) с внутренним micro‑SIM слотом
• 2 изолированных CAN 2.0 порта (поддержка SocketCAN в Linux)
• 2x USB 3.2 Gen2 (Type‑A, 10 Gbps) с винтовой фиксацией
• 1x HDMI 1.4b поддерживает 3840 x 2160 @30Hz
• 1x программируемый ПО RS‑232/422/485 (COM1)
• Изолированные цифровые I/O: 2 канала DI и 5 каналов DO
• Аудио: 3.5 мм разъём для микрофона и выход на динамик
• Вход DC 8V–35V с встроенным управлением зажиганием (IGN/GND/V+)
• Сертифицировано E‑Mark, соответствует требованиям EMC EN 50155

Технические характеристики
Ядро системы:
Процессор: Intel® Alder Lake Atom® x7425E (4C/4T, 1.5 / 3.4 GHz, 12W TDP)
Графика: интегрированная Intel® UHD Graphics (24 EUs)
Память: до 16 ГБ DDR5-4800 SDRAM (1 слот SODIMM)
TPM: поддержка fTPM 2.0

Панельные I/O интерфейсы:
Ethernet: 4x Gigabit Ethernet через разъёмы M12 x‑coded (Broadcom BCM5719)
PoE: 4x IEEE 802.3at Gigabit PoE+ PSE порта; общий PoE+ бюджет мощности: 50W
USB: 2x USB 3.2 Gen2 (10 Gbps) Type‑A с винтовой фиксацией
Видео: 1x HDMI 1.4b (3840 x 2160 @30Hz)
Последовательный порт: 1x программируемый RS‑232/422/485 (COM1)
Изолированные DIO: 2‑канала DI и 5‑каналов DO изолированных
CAN: 2x CAN 2.0 порта (поддержка SocketCAN в Linux)
Аудио: 1x 3.5 мм разъём (mic‑in и speaker‑out)

Интерфейс хранения данных:
SATA HDD: 1x внутренняя 2.5" bay для HDD/SSD
M.2 NVMe: 1x слот M.2 2280 M‑key (PCIe Gen3 x2) для NVMe SSD

Шина расширения:
Mini PCI‑E: 2x полноразмерных mini‑PCIe слота (PCIe + USB2) с внутренним micro‑SIM слотом
M.2 B‑key: 1x M.2 3042/3052 B‑key (USB3 + USB2) для 4G/5G модулей с двойными внутренними micro‑SIM слотами

Питание:
DC вход: 1x 3‑контактный подключаемый клеммник для входа 8V–35V DC с встроенным управлением зажиганием (IGN/GND/V+)

Механические параметры:
Габариты: 206 mm (W) x 144 mm (D) x 65 mm (H)
Вес: 1.4 kg
Крепление: настенный монтаж (корпус в комплекте)

Эксплуатационные условия:
Температура эксплуатации: -40°C ~ 70°C
Температура хранения: -40°C ~ 85°C
Влажность: 10% ~ 90%, без конденсации
Вибрация / удар: EN 50155:2021 / IEC 61373, Категория I, Класс B - крепление на корпусе
EMC: E‑Mark, EN 50121 (EN 50155 EMC); CE / FCC Class A (EN 55032 & EN 55035)

Аксессуары / опции (рекомендуемые к заказу)

• Nuvo-2860VTC-PoE — модификация с PoE
• Accessory box kit (AccsyBx-mPCIe-HS-Kit-Nuvo-2860VTC) — SATA кронштейн, радиатор mPCIe и крепёж
• PA-120W-OW, PA-60W-OW — AC/DC адаптеры питания
• Различные кабельные наборы для разводки COM и CAN и адаптеры mPCIe ↔ M.2

Технические спецификации

• Модель: Nuvo-2860VTC
• CPU: Intel® Alder Lake Atom® x7425E (4C/4T)
• Макс. память: 16 GB DDR5-4800 (1 SODIMM)
• Ethernet: 4x GbE via M12 x‑coded (Broadcom BCM5719)
• PoE+: 4x IEEE 802.3at PSE, общий бюджет 50W
• Хранение: 1x внутренняя 2.5" bay; 1x M.2 2280 NVMe (PCIe x2)
• Расширение: 1x M.2 B‑key для cellular; 2x полноразмерных mini‑PCIe
• I/O: 2x USB3.2 Gen2, COM1 (RS-232/422/485), 2 DI изолированных, 5 DO изолированных, аудио‑джек
• CAN: 2x изолированных CAN 2.0 порта с поддержкой SocketCAN
• Вход питания: 8V–35V DC с управлением зажиганием
• Температура эксплуатации: -40°C до 70°C
• Сертификации: E‑Mark, EN 50121 (EN 50155 EMC); CE / FCC Class A
