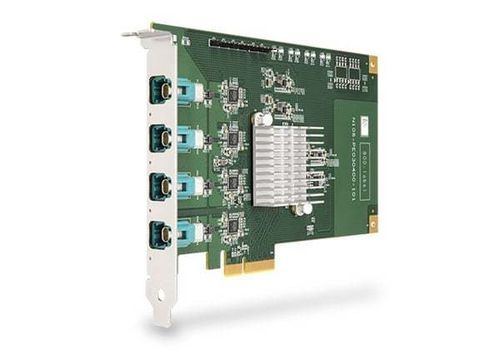

Лазерная коммуникационная плата PCI Express PCIe-AE304bp

радиочастотнаяцифровая

Обзор
PCIe-AE304bp — безвентиляторная PCIe‑карта малой длины для одного слота с широким температурным диапазоном, обеспечивающая четыре нативных порта Automotive Ethernet 100/1000BASE‑T1 для бортовых тестов, валидации и edge‑вычислений. Подключается напрямую к высокоскоростным сенсорам (LiDAR, радар) без внешних медиаконвертеров.

Введение
100/1000BASE‑T1 предоставляет масштабируемую, более лёгкую и более компактную коммуникационную основу для разработки ADAS и валидации автономного вождения. При использовании однопроводной пары и запираемых разъёмов H‑MTD BASE‑T1 снижает сложность проводки и обеспечивает высокоскоростные каналы для датчиков с большим объёмом данных. PCIe-AE304bp предназначена для тестовых платформ и edge‑систем, требующих детерминированной связи и точной синхронизации времени.

Конструкция и интеграция
Плата интегрирует четыре PHY Marvell 88Q2221M и поддерживает программно настраиваемую работу 100/1000BASE‑T1 с гибкой конфигурацией мастер/слейв. Требуется линия PCIe Gen2 x4 в стандартном слоте x4; установка возможна прямо в x86‑системы без внешних преобразователей. Запираемый H‑MTD‑разъём минимизирует разрывы соединения из‑за вибрации. Поддержка IEEE 1588 PTP обеспечивает синхронизацию времени с точностью до субмикросекунд с подключёнными сенсорами.

Ключевые особенности

• 4× IEEE 802.3bw/bp 100/1000BASE‑T1 через разъёмы H‑MTD
• Интерфейс PCI Express Gen2 x4
• Форм‑фактор: одна слот‑карта, половинная длина
• Бесшумная (fanless) работа от -25°C до 70°C
• Готовность к драйверам; 1000/100BASE‑T1 программно настраивается (master/slave)
• Подтверждённая поддержка Linux (Ubuntu)

Технические характеристики
Шина: PCI Express Gen2 x4
PHY: 4× Marvell 88Q2221M, поддержка скоростей 100/1000 Mbps
Порты: 4 H‑MTD порта 100/1000BASE‑T1
Кабель: поддержка до 15 м неэкранированной витой пары (UTP)
Тип разъёма H‑MTD: код Z
Размеры: 167,7 мм (Ш) × 111 мм (В)
Рабочая температура: -25°C до 70°C (без вентилятора)
Температура хранения: -40°C до 85°C
Влажность: 10% до 90%, без конденсации
ЭМС: CE / FCC класс A (EN 55032 & EN 55035)

Подтверждённые конфигурации хоста
Подтверждённые ОС: Ubuntu 20.04 / 22.04 / 24.04
Примечание по системе: PCIe-AE304bp спроектирована для низкой задержки с минимальной буферизацией. Настройки BIOS, конфигурация PCIe‑слота и выбор ОС/хранилища могут влиять на стабильность; при интеграции в тестовые или edge‑системы рекомендуется использовать подтверждённые конфигурации.

Информация для заказа
PCIe-AE304bp — PCIe карта Automotive Ethernet 4‑портовая 100/1000BASE‑T1 802.3bw/bp
