Виброметр для наблюдения за машиной SWK1

для мониторинга состояния оборудованиядля планово-предупредительного технического обслуживанияпереносной

Обзор
ShakerWatch от Motionics — беспроводной инструмент для измерения и анализа вибрации на базе iPad, разработанный для вибрационных грохотов и shale shaker. Устройство использует трехосевой акселерометр с магнитным основанием для крепления в точках измерения и записи движения по трем направлениям. Подключение по Bluetooth Low Energy исключает провода и разъемы, повышая безопасность, удобство эксплуатации и долговечность.

Ключевые возможности
ShakerWatch выполняет X-Y орбитальные тесты с автоматическим расчётом оборотов (RPM), перегрузки (G), хода и угла. Система также поддерживает bump-тесты, измерения бокового смещения и тесты вибрации опорной конструкции для оценки производительности и состояния оборудования.

Обзор продукта и демонстрация
Демонстрационные видео показывают типовые тесты и рабочие процессы, включая орбитальные тесты, bump-тесты и замену батареи. Эти материалы помогают техникам стандартизировать проверки и эффективно интерпретировать результаты.

Программное обеспечение

• Приложение ShakerWatch для iPad (подключение к беспроводному трехосевому акселерометру)
• Беспроводная передача вибрационного сигнала (BLE)
• Автоматическая компенсация угла наклона датчика
• Орбитальный тест с автоматическим расчётом RPM, G, хода и угла
• Интерактивная временная волна, FFT-спектр и X-Y орбитальный график (G Motion Plot)
• Цветовая маркировка тестов бокового смещения для быстрой оценки
• Bump-тест с автоматическим определением доминирующей частоты
• Прикрепление фото и заметок к протоколам тестов
• Автоматическая генерация PDF-отчётов
• Локальная база данных и менеджер записей тестов
• Экспорт данных тестов в Excel и PDF

Комплект поставки

• Беспроводной акселерометр ShakerWatch
• Патчи-батарейки CR2477 ×2
• Руководство пользователя

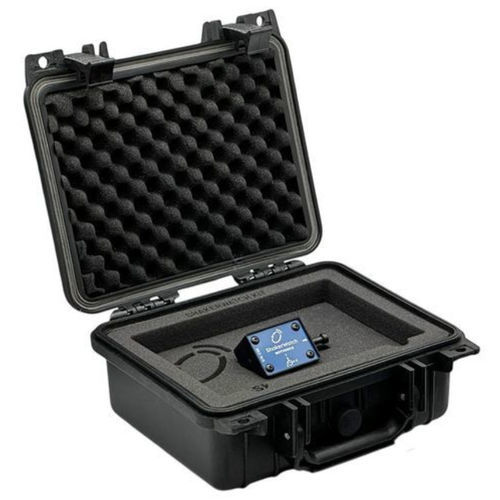

• Защитный футляр ShakerWatch
• Приложение ShakerWatch для iPad
• Опционально: iPad с защитным чехлом
• Опционально: расширенная гарантия 3 года

Технические характеристики
ShakerWatch — Спецификация
Тип акселерометра: трехосевой
Диапазон измерений: ±40g
Резонансная частота: ≈5500 Hz
Частота дискретизации: 500–4000 Hz (регулируемая)
Размер блока данных: 256–4096 сэмплов (регулируемый)
Связь: Bluetooth Low Energy (BLE)
Дальность передачи данных: 98 ft (30 m)
Вес: 172 г (0,380 lb)
Габариты: 81 × 52 × 40 мм (3,2" × 2,0" × 1,6")
Рабочая температура: -20 до 60 °C (-4 до 140 °F)
Степень защиты: IP66
Магнитное основание: круглое, 35 lb (15,88 kg) сцепление
Батарея: литий CR2477 3V (заменяемая)
Время работы от батареи: ~500 часов
Совместимость ПО: iPadOS

Технические особенности

• Акселерометр: трехосевой
• Диапазон измерений: ±40g
• Частота дискретизации: 500–4000 Hz (регулируемая)
• Размер блока данных: 256–4096 сэмплов (регулируемый)
• Связь: Bluetooth Low Energy (BLE)
• Дальность передачи: 98 ft (30 m)
• Класс защиты: IP66
• Тип батареи: CR2477 (заменяемая), время работы ~500 ч
• Вес: 172 г; габариты: 81 × 52 × 40 мм
• Программное обеспечение: приложение ShakerWatch для iPad (iPadOS)
