Испытательный набор изгиба CrankSense

положенияна прогибдля деформаций

Обзор
Беспроводной комплект для измерения прогиба коленвала Motionics использует Bluetooth-датчик коленвала Motionics для проводки бесконтактных измерений прогиба лопасти коленвала. С помощью iPad или ПК с Windows пользователи могут записывать данные прогиба по беспроводной сети — быстро и без ошибок. Благодаря встроенному измерению угла вращения нет необходимости маркировать точки измерения на лопасти коленвала. Приложение Crankshaft Test отображает угол коленвала и оповещает пользователя при достижении точек измерения. В Windows-программе измерения прогиба могут выполняться автоматически в заданных контрольных точках. По окончании каждого теста можно сгенерировать и сохранить PDF-отчет.

Программное обеспечение
Приложение для iPad: Crankshaft Deflection Test Wireless (iOS/iPad).
Приложение для Windows: Crankshaft Deflection Test Wireless for Windows (поддерживает потоковую передачу показаний на ПК с Windows при наличии соответствующего Bluetooth-донгла).

Функции приложения

• Беспроводная запись данных
• Индикатор угла вращения
• Результаты измерений в таблице
• Автоматические уведомления о контрольных точках
• Автоматический расчёт вертикального/горизонтального прогиба
• Тест на осевой люфт включён
• Генерация отчёта о тесте
• Подпись тестировщика
• Менеджер локального хранения отчётов
• Отправка отчётов по электронной почте и беспроводная печать

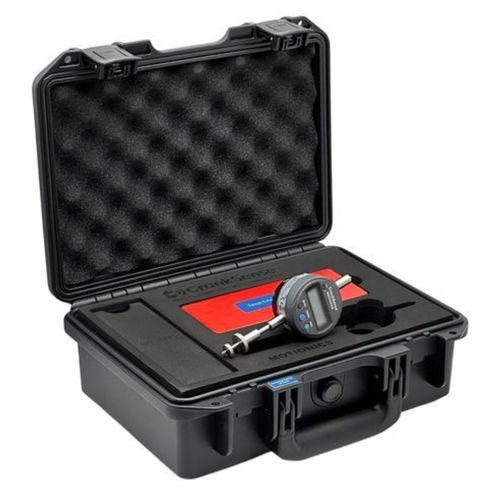

Комплектация

• Беспроводной измеритель коленвала Motionics ×1
• Регулируемый зонд ×1
• Набор удлинительных штанг (1/2 in. до 6 in., по одной каждой) ×1
• 60° пробойник ×1
• Защитный переносной футляр ×1
• USB-кабель для зарядки ×1
• USB-адаптер питания ×1
• Приложение Crankshaft Deflection Test для iPad ×1
• Руководство пользователя ×1
• iPad Mini 5 с защитным чехлом (опция)
• Расширенная гарантия (опция)

Технические характеристики
Беспроводной комплект для измерения прогиба коленвала
Разрешающая способность — 0.0001″ / 0.001 mm
Диапазон измерений — 0.4″ / 10 mm
Подключение — Bluetooth 4.0
Точность — 0.00012″
Частота передачи данных по беспроводной сети — 10 Hz
Дальность беспроводной передачи — до 66 ft / 20 m (в помещении) / 100 ft / 30 m (на открытом воздухе)
Диапазон зазора лопасти коленвала — 6.29 до 28.34″ / 160 до 720 mm (короткий диапазон до 5.7″ / 145 mm доступен как опция)
Рабочая температура — 32 до 122 °F
Аккумулятор — 400 mAh перезаряжаемый
Время работы от батареи — 30 часов
Зарядка — 5 VDC USB
Особенность — Встроенное измерение угла вращения с разрешением 1°

Технические характеристики / Характеристики

• Разрешение: 0.0001″ / 0.001 mm
• Диапазон измерений: 0.4″ / 10 mm
• Подключение: Bluetooth 4.0
• Точность: 0.00012″
• Частота данных: 10 Hz
• Дальность передачи: до 66 ft / 20 m (в помещении) и 100 ft / 30 m (на открытом воздухе)
• Диапазон зазора лопасти: 6.29–28.34″ / 160–720 mm (опция короткого диапазона до 5.7″ / 145 mm)
• Температура эксплуатации: 32–122 °F
• Аккумулятор: 400 mAh перезаряжаемый (ок. 30 ч работы)
• Зарядка: 5 VDC USB
• Специальная функция: Встроенное измерение угла вращения (разрешение 1°)
