Испытательный набор давление PileSense™

сжатияположенияна прогиб

Обзор продукта
Набор для статического испытания свай PileSense™ измеряет прогиб сваи при различных нагрузках с помощью Bluetooth индикаторов (BlueDials) в сочетании с Bluetooth датчиком давления (BluePSI) или беспроводными датчиками силы/нагрузки. Несколько BlueDials (до 6 на iPad, больше на Windows ПК) крепятся к свае для регистрации перемещений при нагружении и разгрузке. Датчик давления может быть установлен на гидравлический насос, либо можно использовать беспроводной динамометр. Все беспроводные датчики передают синхронизированные показания в реальном времени в приложение для iPad или в программное обеспечение MultiGage для Windows.

Ключевые возможности

• Одновременное беспроводное измерение прогиба сваи и приложенной нагрузки
• Синхронизированные в реальном времени показания от нескольких типов датчиков
• Кроссплатформенная поддержка: специализированное приложение для iPad и MultiGage для Windows
• Опциональная облачная связь для удаленного мониторинга, оповещений и истории данных

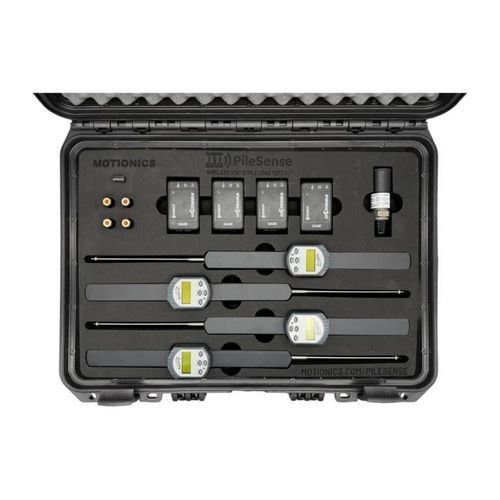

Комплектация

• Bluetooth индикатор (BlueDial) – до 6 шт.
• Bluetooth датчик давления (BluePSI)
• USB-кабель для зарядки и USB-адаптер питания
• Защитный транспортировочный кейс
• Приложение iPad Pile Load Test (в комплекте)
• Опция: iPad Mini 5 с защитным чехлом
• Опция: расширенная гарантия

Программное обеспечение

• iOS: приложение Pile Load Test для сопряжения беспроводных индикаторов и датчиков нагрузки, записи испытаний и использования настраиваемых шаблонов испытаний
• Windows: программное обеспечение MultiGage для Windows плюс USB Bluetooth донгл для трансляции показаний с нескольких устройств на любой Windows ПК (Win7 или новее)
• MultiGage Cloud: IoT-платформа для подключения Bluetooth-датчиков к интернету для удаленного мониторинга в реальном времени, истории показаний, панелей, оповещений и аналитики

Применение и преимущества

• Беспроводное решение для испытаний свай на грузоподъемность, повышающее эффективность и безопасность на объекте за счет устранения проводных соединений
• Одновременная запись с нескольких датчиков перемещений и нагрузок для полной документации испытания
• Кроссплатформенный и облачно-совместимый рабочий процесс, позволяющий командам просматривать данные в реальном времени локально или удаленно и формировать отчеты испытаний

Технические характеристики

• Bluetooth индикатор (BlueDial): Диапазон измерений: 2" / 50 мм; Разрешающая способность: 0.0005" / 0.01 мм; Bluetooth Low Energy; Интервал передачи: 0.1 с; Дальность передачи: до 66 ft / 20 m (в помещении) и 100 ft / 30 m (на открытом воздухе); Рабочая температура: 32–122 °F; Батарея индикатора: CR2032; Батарея передатчика: 400 mAh перезаряжаемая.
• Bluetooth датчик давления (BluePSI): Диапазон: 0–5000 psi (доступны другие варианты); Точность: ±0.25% FS; Bluetooth 4.0; Интервал передачи: 5 с (настраиваемый); Дальность: до 66 ft / 20 m; Рабочая температура: -4–185 °F; Батарея: CR2050; Порт давления: 1/4-18 NPT (доступны опции).
• Bluetooth датчики нагрузки: Грузоподъемности в зависимости от модели (примеры: динамометр 6.5 te / 14,300 lb; сжатие 5–1,000 te; растяжение 1000 kg–500 te); Разрешение и точность зависят от модели (напр.: разрешение динамометра 0.001 te / 2 lb; точность ±0.2% FS для динамометра, ±0.1% FS для сжатия/растяжения); Частота беспроводной передачи: 10 Hz; Дальность: 100 m / 328 ft; Рабочая температура: -10–50 °C; Степень защиты: IP67; Питание: 4x AA; Время работы от батарей: ~500 ч.
• Системные функции: Поддержка нескольких BlueDials (до 6 на iPad, больше на ПК), синхронизированные показания между типами датчиков, настраиваемые шаблоны испытаний в приложении Pile Load Test, опциональный облачный шлюз для удаленного доступа, оповещения о потере связи или низком заряде батареи, а также настраиваемые панели и аналитика в MultiGage Cloud.
