Испытательный набор давление WRK783

с ручным приводомс управлением от компьютераавтоматизированный

Обзор

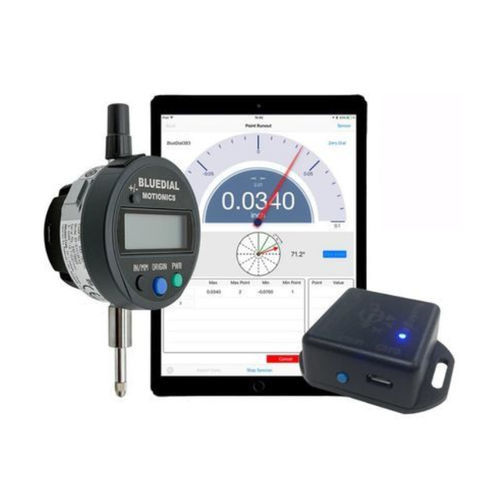

Комплект Motionics Wireless Rotor Runout Kit включает Bluetooth-индикатор (BlueDial), Bluetooth-датчик угла (BlueAngle) и приложение Runout для iPad. BlueAngle крепится магнитной базой к торцевой поверхности или окружности ротора и непрерывно измеряет угол вращения, а BlueDial измеряет радиальное смещение по краю вращающейся плоскости. Оба датчика передают данные беспроводным способом на iPad, а приложение Runout синхронизирует показания смещения и угла для восстановления контура ротора с целью анализа биения и балансировки.

Функциональность
Приложение Runout визуализирует собранные данные с помощью настраиваемого шкального индикатора для показаний BlueDial (выбор числа делений и регулировка диапазона/разрешения). Аналоговая стрелка отображает смещение; BlueAngle показан в виде вращающейся стрелки, указывающей угловое положение. Система поддерживает подключение до 9 датчиков перемещения одновременно для испытаний на нескольких плоскостях за одну сессию. После теста пользователи могут экспортировать данные или сформировать и сохранить PDF-отчет о тестировании на iPad; локальный менеджер записей позволяет извлекать предыдущие данные и отчеты.

Возможности приложения

• Одновременное беспроводное измерение смещения и угла вращения
• Многосенсорное подключение (до 9 плоскостей одновременно)
• Применимо к горизонтальным и вертикальным роторам
• Число точек измерения по окружности задается пользователем
• Страница состояния датчика: уровень сигнала, заряд батареи и редактируемое имя отображения
• Шкальный индикатор с настраиваемым диапазоном/разрешением и вращающейся стрелкой
• Декартовы (угол-показание) и полярные графики
• Сглаживание данных методом скользящего среднего
• Различные варианты экспорта и генерация PDF-отчета
• Локальный менеджер записей для извлечения предыдущих данных и отчетов

В комплекте

• BlueDial x1
• BlueAngle x1
• USB-кабель для зарядки x2
• USB-адаптер питания (только для заказов в США) x2
• Защитный транспортировочный кейс x1
• Приложение Runout для iPad x1
• Руководство пользователя x1
• iPad с защитным чехлом (опционально)
• Расширенная гарантия (опционально)

Примечание
Примечание: комплект поставляется с одним индикатором. Дополнительные индикаторы могут быть добавлены по запросу.

Характеристики / Технические спецификации

• Модели BlueDial: BD10-783 и BD10-793
• Диапазон измерения BlueDial: 0.5" / 12.7 mm
• Разрешение BlueDial: BD10-783 = 0.0005" / 0.01 mm; BD10-793 = 0.0001" / 0.001 mm
• Точность BlueDial: BD10-783 = 0.0008"; BD10-793 = 0.00012"
• Скорость передачи данных BlueDial: 10 Hz
• Дальность беспроводной передачи BlueDial: 65 ft / 20 m (в помещении) / 100 ft / 30 m (на открытом воздухе)
• Рабочая температура BlueDial: 32 до 122 °F
• Батарея BlueDial: 400 mAh, перезаряжаемая
• Время работы BlueDial: 60 hrs
• Диапазон измерения BlueAngle: 360°
• Разрешение BlueAngle: 0.1°
• Скорость передачи данных BlueAngle: 50 Hz
• Дальность передачи BlueAngle: до 65 ft / 20 m
• Габариты BlueAngle: 1.58 x 1.58 x 0.79"
• Рабочая температура BlueAngle: 32 до 122 °F
• Батарея BlueAngle: 150 mAh, перезаряжаемая
• Время работы BlueAngle: 10 hrs
