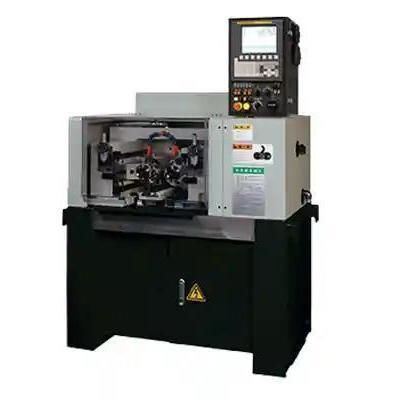

Раскатный автомат для резьбы R7NC

ЧПУ

Обзор продукта
R7NC — компактный CNC‑станок для вальцовки резьбы типа in‑feed, разработанный для стабильного, высокопроизводительного формирования безвзрывчатой резьбы на коротких заготовках. Обрабатывает внешние диаметры до Ø45 мм, максимальная длина вальцовки 60 мм, максимальное давление вальцовки 7 т. Подходит для трудноформуемых материалов — легированные стали, нержавеющая сталь, титан — и оптимизирован для коротких, высокоточных операций в мелкосерийном или конвейерном производстве.

Ключевые характеристики

• Конфигурация in‑feed, оптимизированная для коротких заготовок и высокой точности позиционирования.
• Возможности вальцовки: до Ø45 мм по наружному диаметру и до 60 мм по длине.
• Максимальное давление вальцовки: 7 т для стабильной холодной деформации в требовательных материалах.
• Поддержка внутренних, наружных и сквозных (through‑feed) методов вальцовки.
• Компактная база и жесткая рама для снижения вибраций и улучшения качества поверхности.
• CNC‑управление и цифровая обратная связь для воспроизводимости глубины и позиционирования.

Рекомендуемые конфигурации

• Подходящие пары роликовых матриц для стандартных и специальных профилей резьбы (например, M8, M10, UNF).
• Регулируемые направляющие и зажимные устройства для обеспечения соосности при вальцовке.
• Системы охлаждения и смазки (туманообразование или заливка) для уменьшения износа матриц.
• Цифровые датчики положения для замкнутого управления глубиной вальцовки.
• Завершающая обработка против заусенцев или доводка рабочих поверхностей роликов для чистых входных/выходных профилей.
• Автоматический погрузочно-разгрузочный манипулятор для повышения производительности при массовом производстве.

Применение и пример

• Клиент‑пример: производитель автомобильных валов, требующий беззаусенцевой наружной резьбы.
• Сценарий применения: высокоточная наружная вальцовка резьбы на коротких цилиндрических деталях.
• Типовая комплектация: R7NC с индивидуальными матрицами, направляющими и туманообразной смазкой.
• Пример результатов: достигнута допусковая группа резьбы Class 6g без сколов; ресурс комплекта матриц ≈ 20 000 циклов; шероховатость поверхности Ra ≤ 1,2 μm; повышенная усталостная прочность и производительность по сравнению с точением.

Типы резьбы и материалы

• Поддерживаемые типы резьбы: метрическая, дюймовая (UN/UNF), трапецеидальная, шлицы, насечка и пользовательские прямые/диагональные профили.
• Подходящие материалы: мягкая сталь, углеродистые/легированные стали, нержавеющая сталь, медь, алюминий и титановый сплавы с хорошими свойствами холодной пластической деформации.

Характеристики / технические данные

• Модель: R7NC
• Макс. внеш. диаметр для вальцовки: Ø45 мм
• Макс. длина вальцовки: 60 мм
• Макс. давление вальцовки: 7 т
• Совместимые методы вальцовки: внутренний, наружный, сквозной
• Рекомендуемые аксессуары: наборы роликовых матриц, регулируемая направляющая, система охлаждения/смазки, цифровой датчик положения, финишер против заусенцев, автоматический загрузчик
• Примерные метрики: допуск резьбы Class 6g; ресурс матриц ≈ 20 000 циклов; Ra ≤ 1,2 μm
