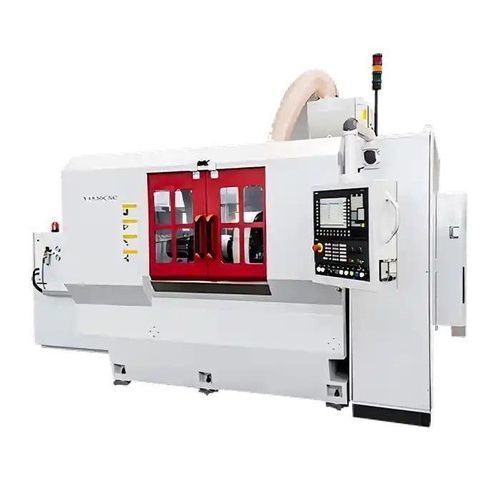

Хонинговальный станок для отделки Y4830

ЧПУавтоматическийс коллаборативным роботом

Обзор продукта
Y4830 — высокоточный CNC-станок для хонингования внутренних зубьев, который выполняет окончательную обработку закалённых внутренних шестерен с использованием спирального зацепления и абразивного круга. Процесс улучшает шероховатость поверхности и точность профиля без снижения твердости материала. Широко применяется в производстве автомобильных трансмиссий и прецизионной техники, обеспечивает низкий уровень шума, увеличенный ресурс шестерен и высокую размерную согласованность.

Ключевые характеристики

• Технология спирального зацепления: обеспечивает равномерное давление для стабильной обработки поверхности.
• CNC-адаптивное управление подачей: поддерживает постоянную контактную силу, повышая точность профиля.
• Интегрированная коррекция профиля: компенсирует деформации после термообработки.
• Готовность к автоматизации: поддержка роботизированной загрузки и интеграции в «умные» производственные линии.
• Компактная и жёсткая конструкция: устойчивость к вибрациям и долговременная стабильность точности.

Рекомендуемые конфигурации

• Полностью закрытый защитный кожух для поддержания чистоты зоны работы и безопасности оператора.
• Система автоматической смазки для увеличения ресурса компонентов и снижения затрат на обслуживание.
• СNC-управление с сенсорным экраном для упрощения эксплуатации и повышения точности.
• Механизм спирального зацепления для эффективного, низковибрационного хонингования.

Пример применения

• Заказчик: производитель автомобильных трансмиссий (пример: Южная Корея).
• Сценарий: хонингование закалённых внутренних зубьев для трансмиссий с двойным сцеплением.
• Комплектация: Y4830 с модернизированным абразивным кругом, системой фильтрации СОЖ и двухосной автоматизацией.
• Результаты: точность хонингования ≤ ±2 µm; шероховатость поверхности Ra ≤ 0,4 µm; улучшение соосности зубьев ≈ 20 %; отзыв клиента: «Мы полагаемся на Y4830 для соответствия строгим автомобильным требованиям к шестерням — надёжно, эффективно и тихо.»

Серия продукта
Серия Y4830

Технические характеристики

• Макс. диаметр заготовки: φ300 мм
• Макс. длина заготовки: 400 мм
• Макс. ширина зубчатого венца: 120 мм
• Типичная точность хонингования (пример): ≤ ±2 µm
• Типичная шероховатость поверхности (пример): Ra ≤ 0,4 µm
• Примеры применения: шестерни автомобильных трансмиссий, внутренние зубья в прецизионных механизмах
