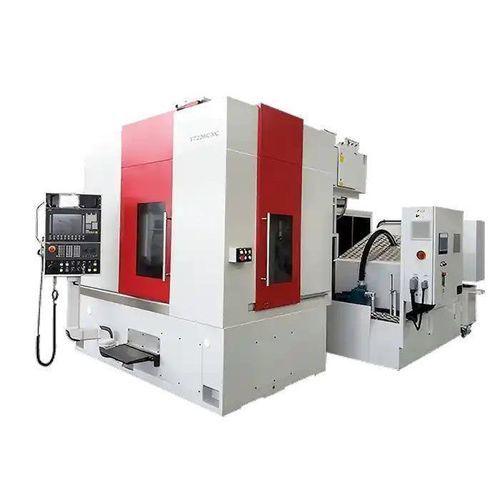

Шлифовальный центр для зубчатых передач Y7226

ЧПУс автоматической погрузкой/разгрузкойКНБ

Обзор продукта
Станок Y7226 для шлифовки червячных колес — это прецизионный шлифовальный станок с 13 осями и 5-звенной кинематикой, разработанный для сложных геометрий червяков и червячных колес. Оснащён системой ЧПУ SIEMENS 840DSL, обеспечивает синхронизированное движение шлифовального круга и детали для получения точных зубчатых профилей на закалённых зубчатых колесах с модулем до 5 мм и максимальным диаметром детали φ260 мм. Станок оптимизирован для стабильной точности размеров и высокого качества поверхности в промышленном производстве.

Ключевые особенности

• 13-осевая система ЧПУ с 5-звенной кинематикой для сложных профилей зуба
• Платформа управления SIEMENS 840DSL для точных траекторий и синхронизации
• Вместимость: детали до φ260 мм в диаметре и шириной зубчатого венца до 180 мм
• Поддержка шлифовки червяков и червячных колес для модулей до 5 мм на закалённых сталях
• Автоматическая синхронизация круг–деталь для точного воспроизведения профиля
• Интегрированное автоматическое правление, коррекция профиля и компенсация
• Совместимость с автоматической подачей/съёмом для серийного производства

Рекомендуемые конфигурации

• CBN или vitrified шлифовальные круги: оптимальны для заготовок из закалённой стали
• Автоматическая правящая установка: сохраняет профиль и остроту круга
• Модуль цифровой компенсации профиля: обеспечивает высокую точность формирования зуба
• Закрытая система охлаждения: улучшает качество поверхности и ресурс круга
• Лазерная станция измерения зубчатых колес: inline‑контроль и проверка профиля
• Роботизированный загрузчик: для непрерывных высокоэффективных производственных циклов

Пример применения

• Клиент: производитель рулевых передач — Германия
• Сценарий: окончательная шлифовка закалённых червячных колес для электрического усилителя рулевого управления (EPS)
• Конфигурация: Y7226 с CBN‑кругом, автоматическим правлением и системой замкнутой обратной связи
• Результаты: отклонение профиля ≤ 3 μm; снижение шума на 35%; шероховатость Ra ≤ 0,3 μm; высокая повторяемость при минимальном времени наладки

Технические характеристики

• Модель: Y7226
• Бренд: MINNUO
• ЧПУ: SIEMENS 840DSL
• Оси: 13 осей
• Кинематика: 5-звенная шлифовальная кинематика
• Макс. диаметр детали: φ260 мм
• Макс. ширина зубчатого венца: 180 мм
• Макс. поддерживаемый модуль: до 5 мм
• Способен обрабатывать закалённые зубчатые колёса
• Автоматическое правление, коррекция профиля и компенсация
• Точная синхронизация круг–деталь
• Поддерживает автоматическую подачу/съём (интеграция автоматизации)
• Рекомендуемые круги: CBN или vitrified
• Опции: закрытая система охлаждения, лазерная станция измерения, роботизированный загрузчик
