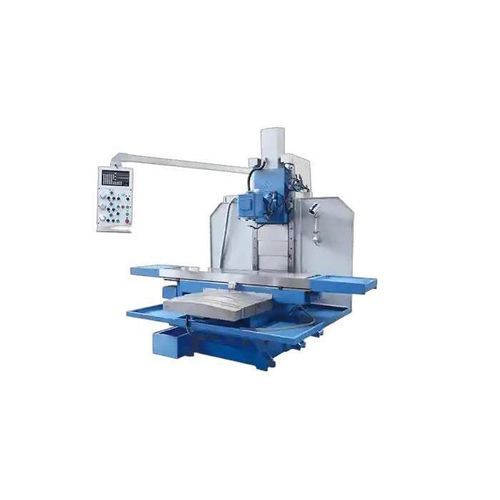

Фрезерный станок с ЧПУ 3 оси XK715

горизонтальныйдля сталис неподвижным стендом

Обзор
Серия CNC-башенно-горизонтальных фрезерных станков XK715/XK716 разработана для крупногабаритных операций обработки, требующих жесткости, точности и производительности. С фиксированным станинным основанием и подвижной колонной/головкой станок обеспечивает высокую конструктивную жесткость при глубоких и длинных резах. Включает сервоприводные системы подачи, шпиндели из высококачественной легированной стали и эффективное охлаждение, поддерживая как вертикальную, так и горизонтальную обработку; подходит для тяжелого машиностроения, производства пресс-форм и энергетического оборудования.

Основные размеры

• Размер стола: 2500 × 600 мм
• Ход стола - X: 1800 мм
• Ход стола - Y: 700 мм

Ключевые особенности

• Большие ходы и грузоподъемность: ход по X 1800 мм и по Y 700 мм для крупногабаритных заготовок.
• Технология прецизионного шпинделя: шпиндель из высококачественной легированной стали, динамически сбалансирован; опора на предварительно нагруженные керамические подшипники с масляно-туманной смазкой для увеличения срока службы.
• Эффективная система теплового контроля: широкий поток охлаждающей жидкости с двухступенчатой фильтрацией и разделением масло/вода поддерживает стабильные условия резания и снижает обслуживающие работы.
• Современный CNC-механизм подачи: точность позиционирования в замкнутом контуре ±0,005 мм с интеллектуальной регулировкой серводвижения для повышения повторяемости.
• Поддержка двух режимов обработки: конфигурируется для вертикальной и горизонтальной обработки с опциональными поворотными приставками для расширения возможностей.

Рекомендуемые конфигурации

• Шпиндельная система: бесступенчатый регулировочный шпиндель, поворотная головка 360°
• Рабочий стол: крупногабаритный горизонтальный поворотный стол ±45°
• Система подачи: шарико-винтовые передачи по трём осям, опция ручной подачи, электрическая регулировка подачи
• Охлаждение и смазка: система подачи СОЖ, бак для охлаждающей воды, автоматический электронный насос смазки
• Зажимная система: делительная головка, специализированные приспособления
• Приводная система: независимые сервоприводы по трём осям
• Прецизионные направляющие: роликовые направляющие или скользящие направляющие (настраиваемые)
• Прочее (защита безопасности): 45° высокоскоростная инструментальная турель, цифровой индикатор, делительная головка, маховик типа E, защитные кожухи, кнопка аварийной остановки, блокировка безопасности

Пример применения

• Клиент: производитель тяжелой строительной техники – Индия
• Обрабатываемая деталь: стальные опорные плиты и каркасные конструкции для экскаваторов
• Конфигурация: XK716 с ЧПУ поворотным столом 4-й оси и блоком охлаждения шпинделя
• Результаты: выдержана плоскостность ±0,01 мм на длине 1200 мм; сокращено время цикла обработки на 25% за счёт оптимизации подачи и ротационной индексации; улучшена однородность деталей и качество поверхности в многосменном производстве
• Отзыв клиента: "Этот станок превзошёл наши ожидания по жесткости и производительности. Его способность сохранять точность при нагрузке сделала его идеальным выбором для наших крупных конструкционных деталей."

Технические характеристики

• Марка: MINNUO
• Модель / Серия: XK715/XK716 Series
• Стол: 2500 × 600 мм
• Ход по X: 1800 мм
• Ход по Y: 700 мм
• Шпиндель: шпиндель из высококачественной легированной стали, динамически сбалансирован; предварительно нагруженные керамические подшипники; масляно-туманная смазка; бесступенчатая регулировка скорости (рекомендуется)
• Точность позиционирования: ±0,005 мм в замкнутом контуре (система подачи)
• Привод подачи: независимые сервоприводы по трём осям; шарико-винтовые передачи по трём осям
• Опции стола: крупногабаритный горизонтальный поворотный стол ±45°; опциональные поворотные устройства (4-я ось)
• Охлаждение и фильтрация: широкий поток охлаждающей жидкости с двухступенчатой фильтрацией и разделением масло/вода; бак для охлаждающей воды
• Смазка: автоматический электронный насос смазки
• Зажим и оснастка: делительная головка; специализированные приспособления; 45° высокоскоростная инструментальная турель
• Направляющие: роликовые направляющие или скользящие направляющие (настраиваемые)
• Типичные применения: узлы для тяжёлой техники, изготовление пресс-форм, энергетическое оборудование, крупные конструкционные детали
