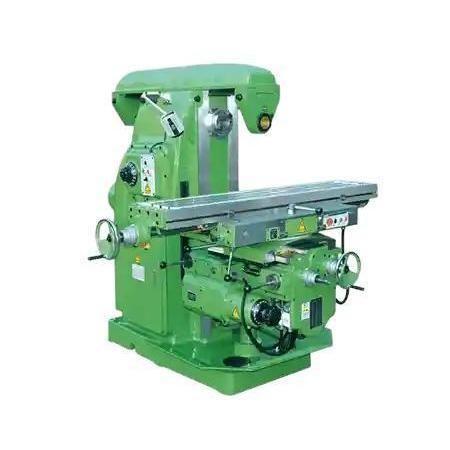

Вертикальный фрезерный станок X6132BH

универсальныйгоризонтальныйс поворотным столом

Обзор продукта
Ручной универсальный горизонтальный фрезерный станок X6132BH — это коленная (knee-type) конструкция с универсальной фрезерной головкой для вертикальной и горизонтальной обработки. Поверхности, подверженные ручной шабровке, термообработанные направляющие и жесткий индексируемый поворотный стол обеспечивают стабильность и точность позиционирования при многосторонней обработке. Закаленный зубчатый привод обеспечивает стабильную мощность при тяжелых резаниях; доступна опция шарико-винтовой передачи для повышения плавности хода и повторяемости позиционирования осей.

Основные характеристики

• Двухрежимная фрезеровка: универсальная головка позволяет выполнять вертикальную и горизонтальную обработку без перевалочного закрепления.
• Прецизионный поворотный стол: жесткий индексируемый стол для точного позиционирования под разными углами.
• Закаленные направляющие с ручной шабровкой: термообработанные, вручную прошабренные оси и направляющие для плавного и износостойкого хода.
• Мощный зубчатый привод: закаленные шестерни минимизируют люфт и обеспечивают постоянный крутящий момент при тяжелой обработке.
• Опция шарико-винтовой пары: доступна для повышения повторяемости и сглаживания хода осей.

Рекомендуемые конфигурации

• Шпиндельная система: шпиндель с регулировкой скорости; возможны варианты с горизонтальным шпинделем ISO50.
• Рабочий стол: стол с T-пазами; опция поворотного стола ±45°; координатная система и поворотный стол для многосторонней обработки.
• Система подачи: стандартная ручная подача с опцией электрической регулировки подачи.
• Охлаждение и смазка: опции — устройство распыла СОЖ и автоматическая централизованная подача масла.
• Зажим: T-пазы с базовыми приспособлениями; опционально — устройства быстросменного крепления.
• Направляющие: выбор между роликовыми или скользящими направляющими в зависимости от конфигурации и требований к точности.
• Безопасность и аксессуары: цифровой индикатор (DRO), делительная головка, защитные кожухи, аварийный стоп и блокировка безопасности, светодиодная рабочая лампа, опции турели для высокоскоростных инструментов.

Пример применения (пример)

• Клиент: типичная мастерская по металлообработке (пример).
• Обрабатываемая деталь: узлы кронштейнов для насосов.
• Конфигурация: X6132 с DRO, поворотным столом и приставкой горизонтального шпинделя.
• Результаты: время переналадки оснастки сокращено примерно на 40% за счет двухрежимного фрезерования; повторяемая точность пазов в пределах ±0,025 мм; плавная обработка при полномощностных проходах благодаря закаленному зубчатому приводу.

Примечания и дополнительные сведения на странице

• На странице указаны несколько значений размеров стола и ходов — вероятно, они относятся к разным подмоделям или вариантам конфигурации; уточните выбранную конфигурацию.
• Каталог (PDF) доступен для загрузки в разделе документов на странице продукта.

Технические характеристики

• Обозначение модели: серия X6132 / X6132BH.
• Размер стола (ориентировочно): 320×1600 мм (альтернативно указано 1325×320 мм в зависимости от представления).
• Макс. продольный ход: 900 мм (ручной) / 880 мм (автоматический).
• Макс. поперечный ход: 255 мм (ручной) / 240 мм (автоматический).
• Конструкция: коленная (knee-type) конструкция с универсальной фрезерной головкой для вертикальной и горизонтальной обработки.
• Обработка поверхностей: контактные поверхности прошабрены вручную; направляющие термообработаны.
• Поворотный стол: высоко жесткий индексируемый поворотный стол; опция поворотного стола ±45°.
• Привод: закаленный зубчатый привод; опция шарико-винтовой передачи для осей.
• Подача: стандарт — ручная подача; опция — электрическая подача.
• Охлаждение и смазка: распылитель СОЖ; доступна автоматическая централизованная смазка.
• Крепление: T-пазы; стандартные приспособления; опции быстросменного крепления.
• Аксессуары и безопасность: DRO, делительная головка, защитные кожухи, аварийный стоп, блокировка безопасности, LED-лампа, опции турели.
