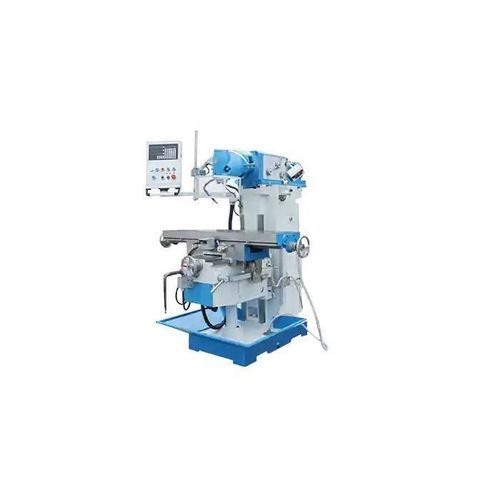

Фрезерный станок 3 оси XL6230C

вертикальныйсо стойкойс сервоприводом

Обзор
Вертикальная рамная фрезерная машина серии XL6230 обеспечивает жесткую и экономичную базу для обработки: рамма из закаленного литого чугуна HT250 и поверхности направляющих, обработанные вручную, сохраняют точность в долгосрочной перспективе. Доступна с ручным управлением или опциональной сервоприводной подачей стола, спроектирована для последующей установки DRO или ретрофита CNC для поэтапной автоматизации.

Ключевые характеристики

• Закалённый рам и направляющие: рам из закалённого HT250 и упрочнённые направляющие с вручную подогнанными поверхностями для долговечной жёсткости и износостойкости.
• Прецизионная система подачи: оси X/Y/Z с упрочнёнными направляющими; опционально — предварительно натянутые шарико-винтовые пары для повышения точности позиционирования.
• Ручное управление с тонкой подстройкой: крупные маховики и микрорегулировки для точной ручной доводки.
• Сервоприводная подача стола (опция): опциональная трёхосевая серводача повышает повторяемость и снижает усталость оператора при длительных или повторяющихся операциях.
• Архитектура, готовая к модернизации: машина поддерживает установку DRO и ретрофит CNC, что позволяет поэтапно инвестировать в автоматизированное производство.

Рекомендуемые конфигурации

• Шпиндельная система: шпиндель с регулировкой скорости.
• Рабочий стол: стол с T-образными пазами; опционально ±45° наклонный стол, поворотный стол, поддержка системы координат.
• Система подачи: ручная подача с крупными маховиками; доступна электрическая регулировка подачи и сервоподача стола.
• Охлаждение и смазка: устройство для подачи охлаждающей жидкости; опционально автоматическая централизованная система смазки.
• Система зажима: поддерживаются стандартные приспособления и устройства быстрого закрепления.
• Прецизионные направляющие: выбор между роликовыми или скользящими направляющими.
• Безопасность и аксессуары: защитные кожухи, аварийный стоп, блокировка безопасности, светодиодная рабочая лампа, поддержка делительной головки, опциональная высокоскоростная револьверная головка.

Таблица моделей (основные размеры)
Размер стола: 1370×300 мм
T-пазы (кол/ширина/шаг): 3/14/80 мм
Макс. ход стола X/Y/Z: 1000/380/400 мм

Пример применения

• Клиент: производитель оснастки – Индонезия.
• Деталь: стальные основания приспособлений и фланцевые кронштейны.
• Конфигурация: XL6230 с опциональным DRO и сервоподачей стола.
• Результаты: достижение размерной стабильности в пределах ±0,02 мм; время доработки уменьшено на 25% при использовании сервоподачи.
• Отзывы клиента: «XL6230 обеспечивает стабильную жёсткость и явный путь модернизации от ручной работы к производству с поддержкой CNC.»

Технические характеристики / Спецификации

• Модель: XL6230C (серия XL6230).
• Размер стола: 1370 × 300 мм.
• T-пазы: 3 паза, ширина 14 мм, шаг 80 мм.
• Макс. перемещение (X/Y/Z): 1000 / 380 / 400 мм.
• Рам и направляющие: закалённые (закалённый HT250), поверхности ручной подгонки.
• Варианты подачи: ручная подача с крупными маховиками; опциональная трёхосевая сервоподача стола; опциональные предварительно натянутые шарико-винтовые пары.
• Возможность модернизации: поддерживает DRO и ретрофит CNC.
• Шпиндель: регулируемый по скорости (рекомендуется).
• Опции рабочего стола: T-пазный стол, ±45° поворотный стол, поворотный стол и поддержка системы координат.
• Охлаждение/смазка: устройство подачи охлаждающей жидкости; опциональная автоматическая централизованная смазка.
• Зажим: поддерживаются стандартные приспособления и устройства быстрого закрепления.
• Безопасность/функции: защитные кожухи, аварийный стоп, блокировка безопасности, LED рабочая лампа, поддержка делительной головки, опциональная высокоскоростная револьверная головка.
