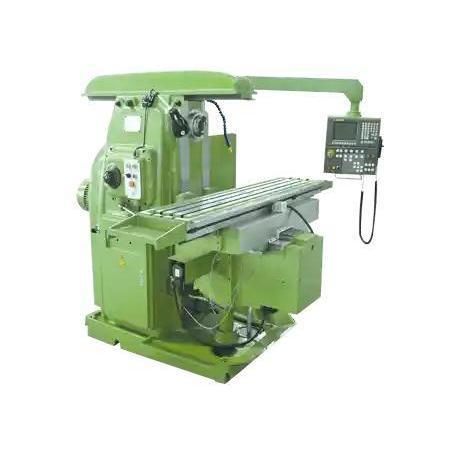

Фрезерный станок с ЧПУ 4 оси XK6032

универсальныйс поворотным столомс наклонным ротационным столом

Обзор
Серия XK6032 — универсальный фрезерный станок с ЧПУ, предназначенный для гибкой многоплосной обработки в вертикальном и горизонтальном режимах. Оснащён числовым поворотным столом с автоматическим индексированием 360° и точностью ±0,001°, обеспечивает полное четырёхосевое синхронное фрезерование для угловых, цилиндрических и сложных призматических деталей. Снижает число наладок и повышает повторяемость процесса при серийном производстве и прототипировании.

Ключевые характеристики

• Большой рабочий стол: 1325×320 мм стол с грузоподъёмностью 300 кг для надёжного крепления длинных или тяжёлых деталей.
• Ходы: X 700 мм, Y 300 мм, Z 350 мм для различных размеров и геометрий деталей.
• ЧПУ-поворотный стол: 360° автоматическое индексирование, позиционирование ±0,001° для индексированных и четырёхосевых операций.
• Мультирежим обработки: Вертикальное и горизонтальное фрезерование, сверление и растачивание в одной установке.
• Жёсткая конструкция: Жёсткая рама и современное ЧПУ-управление для стабильного перемещения и постоянных допусков под нагрузкой.

Рекомендуемые конфигурации

• Шпиндель: Шпиндель с регулировкой скорости (рекомендуется) для соответствия условиям резания.
• Опции рабочего стола: Стол с Т-образными пазами, поворотный стол ±45°, интеграция системы координат и поворотного стола.
• Подача: Ручная подача с опцией электрической регулировки для точного позиционирования.
• Охлаждение и смазка: Устройство для подачи СОЖ и автоматическая централизованная система смазки.
• Система зажима: Стандартные оснастки с устройством быстрого смены для сокращения времени наладки.
• Направляющие: Катковые или скользящие направляющие в зависимости от требований к динамической жёсткости.
• Безопасность и аксессуары: Поворотная инструментальная турель 45° высокой скорости, цифровой отсчёт (DRO), делительная головка, защитные кожухи, аварийный стоп, блокировка безопасности, светодиодная рабочая лампа, отрезной диск.

Пример применения

• Клиент: Производитель машиностроительных деталей (Республика Корея).
• Обрабатываемая деталь: Фланцы трансмиссии и корпуса шестерён из прутка.
• Компоновка: XK6032 с ЧПУ-поворотным столом и системой DRO.
• Результаты: Допуски обработки удерживались в пределах ±0,015 мм на многоскатных поверхностях; время переналадки уменьшено примерно на 40% за счёт программ 4 осей; улучшена стабильность качества поверхности и снижены ручные ошибки.
• Отзыв клиента: «XK6032 оптимизировала процесс обработки наших фланцев и увеличила пропускную способность без потери точности.»

Технические характеристики

• Размер стола: 1325×320 мм
• Грузоподъёмность стола: 300 кг
• Ходы X/Y/Z: 700 / 300 / 350 мм
• Поворотный стол: 360° автоматическое индексирование, точность индексирования ±0,001°
• Возможности обработки: Полное четырёхосевое синхронное фрезерование (вертикальные и горизонтальные режимы)
• Шпиндель: Шпиндель с регулировкой скорости (рекомендуется)
• Детали стола: T-образный паз; опция поворотного стола ±45°; поддержка поворотного стола и системы координат
• Подача: Ручная подача с опцией электрической регулировки
• Охлаждение и смазка: Устройство подачи СОЖ; автоматическая централизованная смазка
• Зажим: Стандартные оснастки и устройство быстрого изменения
• Направляющие: Катковые или скользящие направляющие высокой точности
• Безопасность и защита: Защитные кожухи, аварийный стоп, блокировка безопасности, LED рабочая лампа, DRO, делительная головка
