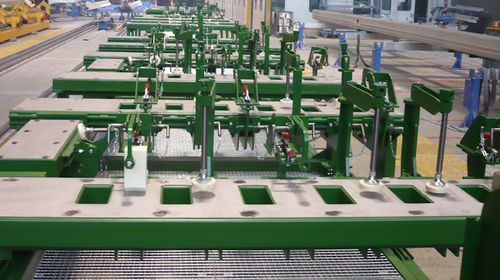

В этом сварочном аппарате, изготовленном по индивидуальному заказу, можно установить друг за другом две боковые стены длиной около 20 м каждая. Боковые стены, сваренные из алюминиевых профилей, комплектуются готовыми деталями ворот или монтажными группами.
Все несущие рамы можно перемещать и фиксировать в направлении y по всей длине устройства. Таким образом, возможна новая конфигурация устройства, что позволяет в кратчайшие сроки обрабатывать и другие типы боковых стенок.
Позиционирование осуществляется в зоне прямого контура. Опоры обеспечивают требуемую плоскостность без сложных процедур перенастройки. После позиционирования боковых стенок зажимные элементы устанавливаются и фиксируются в висячем положении над боковой стенкой.
Монтажные группы специального устройства
- базовая рама с боковой направляющей и рабочей платформой из решетки
- 8 индивидуальных стоек с 2 горизонтальными шпинделями для предварительного натяжения
- 4 двойные стойки с промежуточной платформой
Технические данные
Все данные могут быть изменены в соответствии с требованиями заказчика или конкретного применения
Размеры:
- Длина : 40.000 мм
- Ширина : 2.330 мм
- Высота : 1.030 мм
Преимущества / достоинства
- применим для различных типов боковых стенок
- короткое время переналадки и настройки
- высокая точность повторения
- высокая надежность процесса
---
