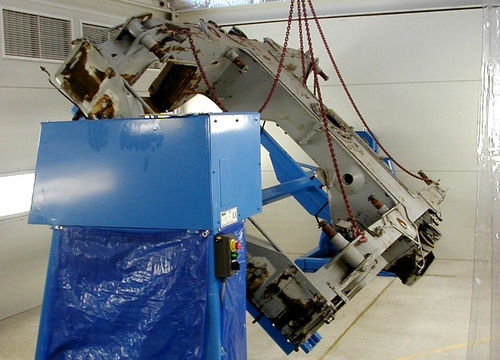

Различные типы тележек закрепляются на этих специализированных поворотных устройствах, и в процессе покраски они наклоняются на ± 45°. Это устройство приводится в действие гидравликой. Позиции остановки защищены механической блокировкой даже в случае повреждения трубопровода.
Это специализированное поворотное устройство также используется для технического обслуживания, очистки, ремонта и сервисных работ.
Конструкция опрокидывающего устройства (или поворотного устройства)
Опрокидывающее устройство состоит из двух подшипниковых блоков, между которыми находится монтажная рама. На монтажной раме расположены 4 зажимных устройства, на которых крепится тележка. Устройство крепится к полу.
В подшипниковом блоке находится привод большого размера, чтобы справиться с центрами тяжести тележек, которые могут быть расположены не на оси вращения. Сторона привода защищена установленным защитным кожухом.
Противоположный подшипниковый блок можно перемещать и фиксировать на рельсах, чтобы компенсировать разную длину тележек.
Электрический шкаф управления и гидравлический блок с клапанной техникой расположены на стойке за пределами кабины распыления.
Процедура/функция
Для установки тележки в опрокидывающее устройство требуется подходящий подъемник и 4 канатных подвеса. После точного позиционирования рамы тележки на 4 зажимных устройствах рама фиксируется с помощью зажимных когтей.
Процесс опрокидывания запускается выдвижением или втягиванием гидравлического цилиндра. Когда положение опрокидывания изменяется в желаемом направлении, фиксатор отпускается и начинается процесс опрокидывания. Когда тележка находится в нужном положении, происходит блокировка.
---
