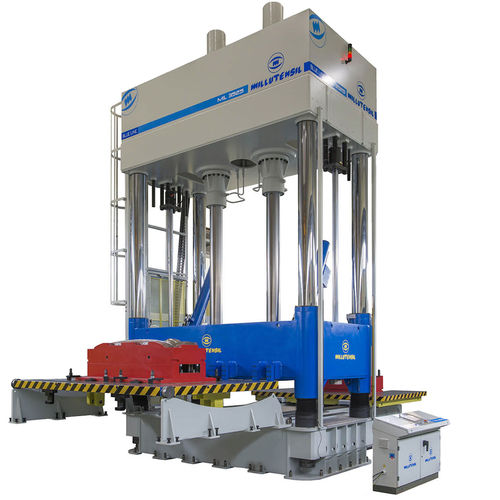

Олеодинамичный пресс MIL 3525

демонстрационныйс точной установкойдля литья под давлением

Маркировочные прессы для штампов и пресс-форм серии MIL /COMPACT — это революционная инновация, позволяющая оптимизировать настройку в секторе литья под давлением.

Они имеют выдвижной выход плиты на задней стороне, ближе к самой длинной стороне зазора между колоннами. В этом секторе формы относительно малы, но они часто оснащены внутренними скользящими платформами, которые приводятся в движение очень длинными вспомогательными цилиндрами, что значительно увеличивает общие размеры формы в целом.

Таким образом, серия MIL /COMPACT обеспечивает значительные преимущества:

Проведение наладочных работ на более компактном и, следовательно, более дешевом прессе с последующим сокращением срока окупаемости вложений;
Работа с формами с очень длинными вспомогательными цилиндрами без необходимости их разборки, что дает значительную экономию времени;
Возможность конструировать выход плиты на тыльной стороне со специальными ходами.

Стандартные движения плит
Для оптимального доступа к форме верхняя плита пресса может наклоняться вперед на 100 °.

Наклоняя плиту пресса на короткую сторону, оператор может работать на оптимальной высоте, обычно стоя, без использования неустойчивых лестниц, платформ или подъемного оборудования, которые часто необходимы в случае прессов с длинным боковым вращением.

Кроме того, за счет поворота с наклоном на короткой стороне общая высота пресса значительно уменьшается.

Нижняя плита выдвигается гидравлически, скользящая по основанию с помощью шарикоподшипников.

В конечном положении плита опускается вниз и удерживается с помощью 8 гидравлических цилиндров, полностью опираясь на специальные опорные ленты.

Система гарантирует высокую точность повторяемости, равную ± 0,04 мм.

Позволяет без усилий вывести нижнюю часть штампа или формы из пресса в рабочее положение.

Все функции удобно выполняются с сенсорной панели.
