Усовершенствованная версия для малых и средних пресс-форм.

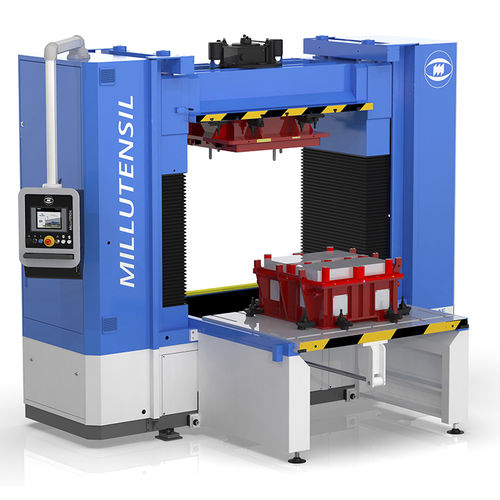

BV 28 E - это усовершенствованная версия с гидравлической системой, управляемой электронными сервопропорциональными клапанами и контролем параллельности с помощью оптических линий Heidenhain. BV 28 E оснащен удобной графической панелью управления, контролируемой с помощью ПЛК Siemens, управляемой сенсорной панелью.
Размеры планшайбы составляют 1.200×1.000 мм (47X39 дюймов).
Максимальное усилие зажима составляет 500 кН.
Максимальная грузоподъемность нижней плиты - 7.000 кг, верхней - 2.500 кг.
Как и все серии, серия BV 28 E предлагается с вариантами исполнения -R, -G или -RG, а также может быть оснащена всеми дополнительными принадлежностями.
Нижняя плита
Гидравлические цилиндры приводят нижнюю выдвижную плиту вне колонн в легкодоступное положение для работы вне пресса.
Она скользит на роликовых подшипниках, а в боковом направлении перемещается на шарикоподшипниках, полностью исключающих трение и износ.
В конечном положении плита опускается вниз и удерживается 4 гидравлическими цилиндрами, таким образом, полностью опираясь на специальные опорные ленты. Система гарантирует высокую точность повторяемости, равную ± 0,04 мм.
Наклон нижней плиты на 75° или 90°
доступно только для серии E
Благодаря 2 гидравлическим цилиндрам нижняя плита может наклоняться на 75° или 90° на короткой задней стороне, чтобы работать с формой в эргономически более удобном положении.
Наклонные движения (и автоматическая блокировка) управляются с помощью сенсорной панели.
Плита может быть установлена под любым углом, обеспечивая оператору оптимальный доступ к пресс-форме без необходимости наклоняться, максимальный комфорт и безопасность.
---
