Измерительная система формы

с лазером3Dс камерой

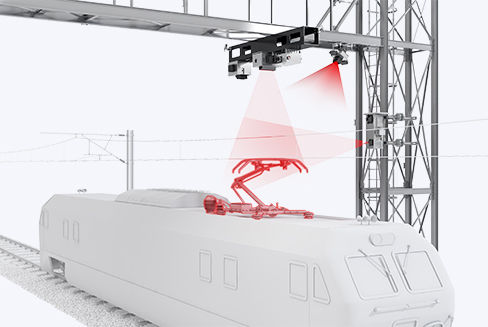

Многие факторы и параметры могут влиять на взаимодействие пантографа и катенера. Внутренние или внешние факторы влияют на динамическое поведение системы и приводят к изменению параметров. Пантограф, находящийся в "нестандартных условиях", может негативно влиять на контактную сеть или требовать особого технического обслуживания. Для проведения корреляции данных необходима полная проверка каждой из его частей. Морф и износ Этот модуль реализует трехмерное измерение путем анализа изображений следа, полученного на поверхности пантографа коллимированным лазерным лучом, полученным с помощью цифровой матричной камеры. Модуль Morph & Wear исследует: головку пантографа в виде 3D облака точек для выявления дефектов формы головки путем сравнения с 3D моделью или с предыдущими съемками того же пантографа; верхнюю поверхность контактной полосы для измерения ее износа и отсутствия материала на контактных полосах.
