Измерительная система положения

расстоянияс лазеромнепрерывного действия

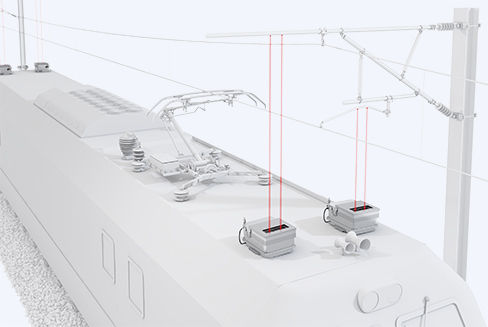

Когда осмотр завершен и собраны потоки данных, команда технического обслуживания должна полагаться только на определенную информацию о точном расположении дефектных участков. Система обнаружения столбов правильно предоставляет эту информацию. Дефектные секции определяются по двум ограничивающим их столбам. Непрерывное обнаружение несущей конструкции катального провода вдоль пути, интегрированное с точным расположением столбов, позволяет немедленно вычислить точное местоположение дефекта. Обнаружение столбов Система состоит из двух блоков сбора данных, установленных рядом друг с другом на крыше инспекционной машины. Каждый блок состоит из двух систем измерения расстояния, лучи которых направлены вертикально вверх. Свет высокочастотного модулированного лазерного луча отражается от объектов и собирается линзой на детекторе. Фаза обнаруженного сигнала отличается от излученного сигнала из-за времени полета света. По этому сдвигу фазы можно определить расстояние до объекта. Система регистрирует полюс, если оба лазерных луча блока сбора данных отражаются одновременно.
