Система обнаружения для электрической дуги

для пантографадля применения в железнодорожной отрасли

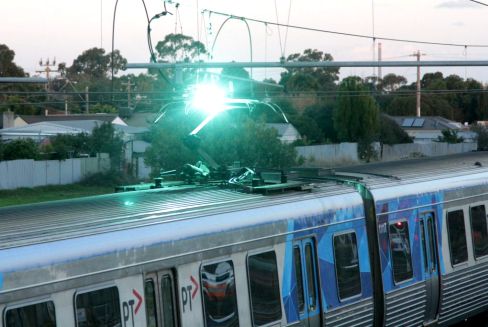

Возникновение дуги между пантографом и контактным проводом - обычное явление, которое преобладает при высоких скоростях, повышенных нагрузках и в холодных, обледенелых погодных условиях. Регистрация и оценка электрических дуг, возникающих между проводом и пантографом, может выявить критические точки на линии и даже стать надежным показателем, помогающим прогнозировать износ провода. Обнаружение электрической дуги Дуга на пантографе искажает регулярную форму волны питающего напряжения и тока и генерирует переходные процессы, которые распространяются по железнодорожной системе, включая пути, рельсовые цепи, другие локомотивы на том же пути, питающий трансформатор подстанции, трансформатор транспортного средства и т.д.. Это вызывает помехи напряжения и тока в диапазоне частот от постоянного тока до нескольких МГц и радиочастотные излучения в диапазоне до ГГц. Система обнаружения электрических дуг (EADS) определяет наличие электрических дуг и их продолжительность на скоростях до 320 км/ч. Полученные данные могут быть соотнесены с данными контактной линии. Измерительная система способна отличать дугообразование от сцинтилляции с помощью программируемой пороговой фильтрации дуг с меньшей энергией. Специальные светофильтры делают систему нечувствительной к солнечному свету и способной отлично работать в любых погодных условиях.
