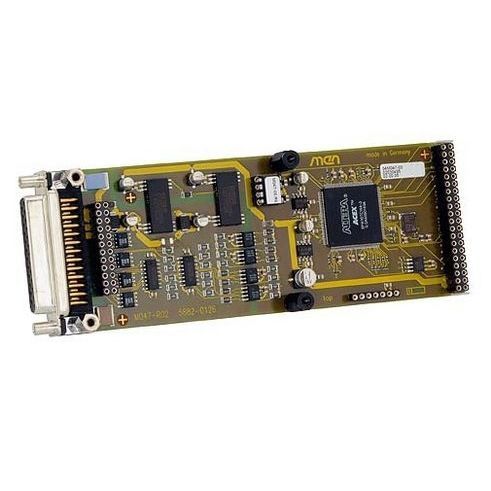

Мезонинная плата M47 представляет собой М-модуль последовательного синхронного интерфейса для подключения до четырех датчиков к оптически изолированным выходам SSI. Последовательные синхронные интерфейсы широко используются для многих видов датчиков, например, поворотных энкодеров. Подключение к датчикам осуществляется с помощью двух сигналов - тактового сигнала передачи и сигнала приема данных.
Весь обмен данными и декодирование сигналов осуществляется в ПЛИС. Для каждого отдельного канала программируются декодирование по серому и двоичному коду, скорость передачи и длина слова. Текущее значение может быть считано из ППР в любой момент времени.
Кроме того, в M47 реализована функция обнаружения перевода строки.
M47 основан на мезонинном стандарте M-Module ANSI. Он может быть использован в качестве расширения ввода-вывода в любом типе шинной системы, например, CPCI, VME или в любом типе автономных SBC. Соответствующие платы-носители M-Module в форматах 3U, 6U и других доступны от duagon и других производителей.
ОСОБЕННОСТИ
4-канальный 32-разрядный SSI
Последовательный синхронный интерфейс
Интерфейс RS422A
Автоматическая связь
Пользовательский интерфейс с двойным буфером, подобным оперативной памяти
Декодирование серого/двоичного сигнала для каждого канала
Обнаружение разрыва строки
Ввод данных абсолютного значения
Возможность установки внешней скорости передачи данных
Оптическая изоляция для каждого канала
-исполнение от 40 °C до +85 °C
---
