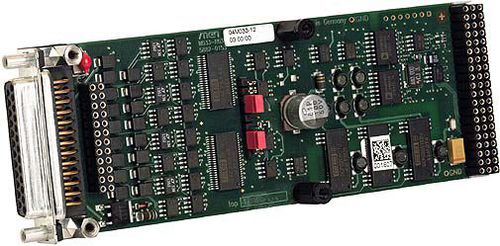

Мезонинная плата M33 представляет собой очень гибкий М-модуль для аналоговых выходных сигналов. Изолированные напряжения питания могут генерироваться встроенным DC/DC-преобразователем. Диапазон выходных напряжений может быть установлен программно в пределах от 0 до 10 В, от -5 до +5 В или от -10 до +10 В для каждого канала. Кроме того, для токовых выходов можно использовать значения от 0 мА до 20 мА или от 4 мА до 20 мА. Выходная нагрузка приводится к земле.
Внимание: При использовании 8 токовых выходов требуется внешний источник питания!
M33 основан на стандарте мезонинов M-Module ANSI. Он может быть использован в качестве расширения ввода-вывода в любом типе шинной системы, например, CPCI, VME или в любом типе автономных SBC. Соответствующие платы-носители M-Module в форматах 3U, 6U и других доступны от duagon и других производителей.
ОСОБЕННОСТИ
8 выходов по току или напряжению
разрешение 12 бит
время сбора/преобразования 10 мкс
Одновременное обновление каналов
Оптическая изоляция
-исполнение от 40 °C до +85 °C
---
