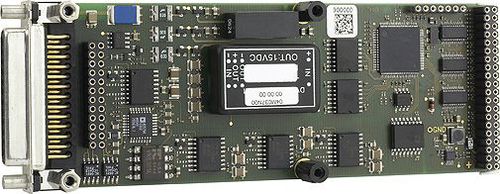

Аналоговая плата E/S M37N

CPCIVMEтока

Мезонинная плата M37N представляет собой высокоточный М-модуль с четырьмя аналоговыми выходными каналами напряжения или тока для очень быстрых сигналов. Диапазон выходного напряжения для каждого канала составляет от -10 до +10 В. Токовые выходы доступны отдельно и могут использоваться как выходы 0-20 мА. М-модуль имеет разрешение 16 бит при сверхвысокой точности по напряжению +/-0,1%, что справедливо для всего диапазона температур от -40 до +85°С. Кроме того, возможно расширение этих значений путем дополнительной калибровки. M37N поддерживает сопротивление нагрузки 600 Ом и более. Изолированные напряжения питания могут формироваться на плате с помощью двух малошумящих DC/DC-преобразователей. Выходная нагрузка приводится к земле. M37N предназначен для широкого спектра применений, например, в автоматизированной тестовой среде, в системах управления технологическими процессами или для измерения параметров датчиков. M37N основан на мезонинном стандарте M-Module ANSI. Он может быть использован в качестве расширения ввода-вывода в любом типе шинной системы, например, CPCI, VME или в любом типе автономных SBC. Соответствующие платы-носители M-Module в форматах 3U, 6U и других доступны от duagon и других производителей. ОСОБЕННОСТИ 4 выхода по току или напряжению разрешение 16 бит 8.максимальное время сбора/преобразования 5 мкс точность +/-0,1% Одновременное обновление каналов Синхронизация с внешним триггером Электрическая изоляция -от 40 °C до +85 °C
