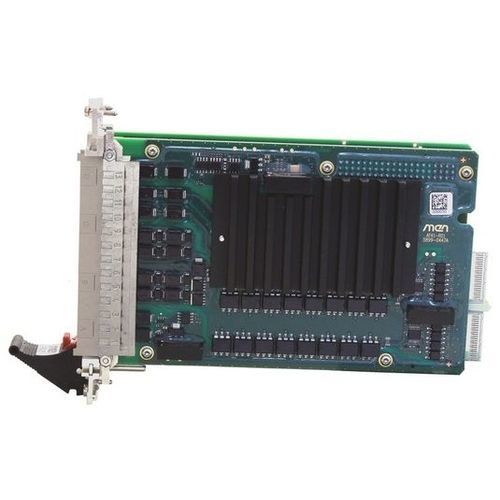

Цифровой модуль входа/выхода F405

аналоговыйFPGAдля безопасности

F405 предоставляет множество функций ввода/вывода, специально предназначенных для автоматического управления поездами (ATO). Все цифровые входы могут работать с общим GND или общим положительным напряжением в диапазоне от -110 В до +110 В. Входы счетчика импульсов могут быть использованы для подключения датчика скорости и обеспечивают измерение частоты и расстояния, а также определение направления, остановки и качения в качестве встроенных функций, которые интегрированы в ПЛИС. Коммутируемые цифровые выходы платы поддерживают напряжение в диапазоне от 24 до 110 В. Аналоговые выходы выдают выходное значение в виде напряжения или тока. Благодаря программируемому циклу и длительности импульса ШИМ-выходы могут использоваться, например, для управления мощностью двигателя. Состояние всех входов и выходов, а также индикация ОК и сброса отображаются с помощью светодиодов на передней панели. Компактность и экономичность Все функции ввода/вывода расположены на одной плате и обеспечиваются через один прочный разъем ввода/вывода. Это позволяет уменьшить количество плат в системе, снизить стоимость системы и минимизировать затраты на обслуживание и простои. Проверенные компоненты, долговременная готовность Благодаря конструкции на базе ПЛИС и использованию проверенных IP-ядер и аппаратных строительных блоков плата обеспечивает снижение рисков и усилий, а также долговременную готовность. Устойчивость и меры безопасности Плата F405 обеспечивает безопасную и надежную работу. В случае программных сбоев или проблем с подключением к хосту функция сторожевого таймера переводит выходы в состояние по умолчанию. Защита от обратной полярности, защита от перегрузки по току и функция обратного считывания делают цифровые выходы безопасными и надежными в использовании. Предназначены для работы в жестких условиях
