Цифровая плата E/S M31

CPCIVMEтока

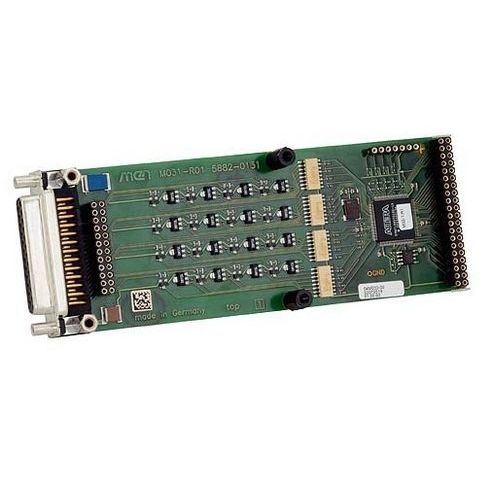

Мезонинная плата M31 представляет собой 16-разрядный М-модуль цифровых входов с возможностью фиксации для промышленных применений. Входы имеют оптическую изоляцию с высоким напряжением изоляции 500 В постоянного тока. Ограничение тока для каждого входа гарантирует широкий диапазон входного напряжения от 0 до 155 В. Каждый фронт входного сигнала генерирует маскируемое прерывание для каждого канала. Сигналы механических переключателей дешунтируются цифровой схемой с точностью дешунтирования от 300 нс до 14 мс. Переключение по высокой стороне Входная нагрузка M31 находится на земле, поэтому переключение входа на напряжение питания активирует соответствующую оптопару. На основе стандарта ANSI M31 основан на стандарте мезонинов M-Module ANSI. Он может быть использован в качестве расширения ввода/вывода в любом типе шинной системы, например, CPCI, VME или в любом типе автономных SBC. Соответствующие платы-носители M-Module в форматах 3U, 6U и других доступны от duagon и других производителей. Надежность и прочность M31 может работать в диапазоне температур от -40 до +85 °C. Плата выдерживает удары и вибрации, что обеспечивает надежную работу. ОСОБЕННОСТИ 16 входов от 0 В до 155 В Входы постоянного тока Схема дебаунсинга Генерация прерываний Нагрузка на землю Оптическая изоляция -от 40 °C до +85 °C
