Решетчатый настил из алюминия

из сталипрессованныйнапольный

Описание продукта
Когда требуется снизить светопропускание, жалюзийная решётка обеспечивает контролируемое экранирование при сохранении несущих и архитектурных функций. Типичные применения: настилы мостов и переходов, солнцезащитные элементы, вентиляционные решётки, фасады и подвесные потолки.

Материалы и области применения

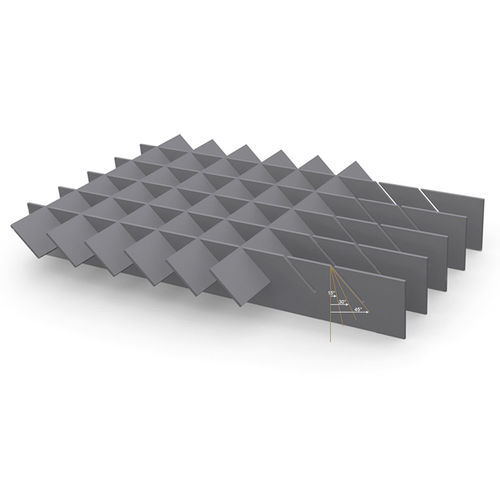

MEISER изготавливает жалюзийные решётки из стали, алюминия и нержавеющей стали. Покровные полосы запрессовываются под углами 15°, 30° или 45°, что даёт разные степени светопропускания. Максимальная длина покровных полос: 1 500 мм.

Технические данные
Общие деления ячеек (примерные)
НЕСУЩАЯ ПОЛОСА | ПОКРОВНАЯ ПОЛОСА (СТОЛБЦЫ)
33,3 | 22,2 | 33,3 | 66,6
66,6 | 22,2 | 33,3 | 66,6
99,9 | 22,2 | 33,3 | 66,6

Стандартные профили несущих полос (примерные)
НЕСУЩАЯ ПОЛОСА 2 MM | НЕСУЩАЯ ПОЛОСА 3 MM
30/2 | 30/3
35/2 | 35/3
40/2 | 40/3
45/2 | 45/3
50/2 | 50/3
- | 60/3
- | 70/3
- | 80/3
- | 90/3
- | 100/3

Крепления / комплектующие

• ПРИВАРНЫЕ ПЛАСТИНЫ С ОТВЕРСТИЯМИ — приварные пластины с отверстиями по спецификации заказчика; винты предоставляет заказчик.
• ЗАЖИМ B — верхняя часть стяжки, нижняя часть зажима, шестигранный болт M8x60 и четырёхгранная гайка M8.

Референсы / области применения

• Велопарковка, Erftstadt
• OneOnOne House, Люксембург
• Паркинг, Bielefeld
• Биомедицинская техника, Университет Твенте, Enschede
• Паркинг, Bietigheim‑Bissingen

Характеристики / Технические спецификации

• Материалы: сталь, алюминий, нержавеющая сталь (MEISER)
• Углы покровных полос: 15°, 30°, 45°
• Максимальная длина покровных полос: 1 500 мм
• Примечание: наклон 15° возможен технически только при толщине несущей полосы 3 мм
• Общие деления ячеек и стандартные профили: см. таблицы выше (примерные значения)
