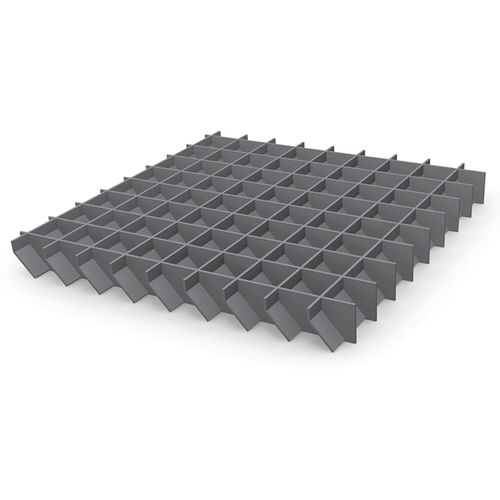

Решетчатый настил из алюминия

из сталипрессованныйдля пробивки отверстий

Информация о продукте
Эта специальная модификация цельно-прессованных жалюзийных решёток сочетает конструктивные преимущества прессованных и полных решёток с внешним видом жалюзи. Угол покровных полос может выбираться свободно. Глубина пробивки несущих полос составляет всего 10 мм, что положительно сказывается на несущей способности. Материалы: сталь, алюминий, нержавеющая сталь. Возможна выемка (вырез) в несущих полосах для повышения противоскользящих свойств. Максимальная длина покровных полос, доступная для изготовления: 1 250 мм. Рекомендуемые области применения: облицовка фасадов, переходы, покрытия пешеходных мостиков.

Технические данные — Общепринятое деление ячеек
Несущая полоса | Покровная полоса
22,2 | 22,2; 33,3; 44,4; 66,6
33,3 | 22,2; 33,3; 44,4; 66,6
44,4 | 22,2; 33,3; 44,4; 66,6
66,6 | 22,2; 33,3; 44,4; 66,6
99,9 | 22,2; 33,3; 44,4; 66,6

Стандартные профили несущих полос
Несущая полоса 2 mm | Несущая полоса 3 mm
25/2 | 25/3
30/2 | 30/3
35/2 | 35/3
40/2 | 40/3
45/2 | 45/3
50/2 | 50/3

Крепления / аксессуары

• Приварные пластины с отверстиями: состоят из приваренной пластины с отверстиями в соответствии со спецификацией заказчика; болты/винты предоставляет заказчик.
• Зажим B: состоит из верхней части скобы, нижней части зажима, шестигранных болтов M8x60 и четырехгранной гайки M8.

Применение / Технические характеристики

• Материалы: сталь, алюминий, нержавеющая сталь
• Глубина пробивки несущих полос: 10 мм
• Максимальная длина покровных полос для изготовления: 1 250 мм
• Угол покровных полос: по желанию заказчика
• Возможность выполнения выемок в несущих полосах для противоскользящих свойств
• Рекомендуемые применения: облицовка фасадов, переходы, покрытия пешеходных мостиков
