Решетчатый настил из металла

сварной

Информация о продукте

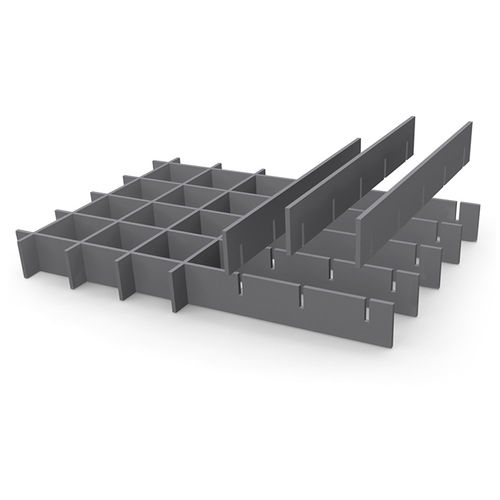

Цельные решётки называются так потому, что несущие и покровные полосы имеют одинаковый сечение и, следовательно, одинаковую высоту. Несущая полоса опирается на обоих концах, её нижняя сторона не имеет пропилов. По сравнению с обычными прессованными решётками цельные решётки обеспечивают повышенную визуальную защиту и более аккуратный внешний вид.

Характеристики — деления ячеек (несущие полосы 2–3 мм)
НЕСУЩАЯ ПОЛОСА | ПОКРОВНАЯ ПОЛОСА (колонки)
22,2 | 16,65 | 22,2 | - | 44,4 | 66,6
33,3 | 16,65 | 22,2 | 33,3 | - | 66,6
44,4 | 16,65 | 22,2 | - | 44,4 | -
66,6 | 16,65 | 22,2 | 33,3 | - | 66,6

Характеристики — деления ячеек (несущие полосы 5 мм)
НЕСУЩАЯ ПОЛОСА | ПОКРОВНАЯ ПОЛОСА (колонки)
33,3 | 16,65 | 33,3 | 66,6 | 99,9
66,6 | 16,65 | 33,3 | 66,6 | -
99,9 | 16,65 | 33,3 | - | 99,9

Стандартные профили несущих полос
НЕСУЩАЯ ПОЛОСА 2 MM | НЕСУЩАЯ ПОЛОСА 3 MM | НЕСУЩАЯ ПОЛОСА 5 MM
25/2 | 25/3 | -
30/2 | 30/3 | 30/5
35/2 | 35/3 | 35/5
40/2 | 40/3 | 40/5
45/2 | 45/3 | 45/5
50/2 | 50/3 | 50/5
- | 60/3 | 60/5
- | 70/3 | 70/5
- | 80/3 | -
- | 90/3 | -
- | 100/3 | -

Крепления / аксессуары

• Приварные пластины с отверстиями — пластины с отверстиями согласно спецификации заказчика; винты предоставляет заказчик; конструкция и расположение определяются нагрузкой и условиями крепления на объекте.
• Крепление установочным болтом — состоит из головного болта и фиксирующего фланца; для высококоррозионных условий доступны специальные версии (например, X-BT) и предварительно собранная версия X-GR RU.
• Зажим HILTI — верхняя и нижняя части скобы соединены; высокая устойчивость к вибрациям, установка возможна одним человеком.
• Клемма B — верхняя часть скобы, нижняя часть, шестигранный болт M8x60 и четырёхгранная гайка M8.
• Предохранительный зажим A — верхняя предохранительная часть, нижняя часть, шестигранный болт и четырёхгранная гайка.
• Предохранительный зажим D — верхняя предохранительная часть, нижняя часть, шестигранный болт и четырёхгранная гайка.

Применения / справочные примеры

• Логистические центры и склады
• Музеи и общественные здания
• Спортивные залы и учебные заведения
• Архитектурные и промышленные проекты

Технические характеристики

• Несущие и покровные полосы имеют одинаковый сечение и высоту.
• Несущая полоса: опирается обоими концами; нижняя сторона без пропилов.
• Повышенная визуальная защита по сравнению с прессованными решётками.
• Доступные деления ячеек и комбинации покровных полос приведены в таблицах выше (несущие полосы 2–3 мм и 5 мм).
• Примеры доступных профилей: 25/2, 25/3, 30/2, 30/3, 30/5, 35/2, 35/3, 35/5, 40/2, 40/3, 40/5, 45/2, 45/3, 45/5, 50/2, 50/3, 50/5, 60/3, 60/5, 70/3, 70/5, 80/3, 90/3, 100/3.
