Решетчатый настил из металла

прессованный

Описание
Прессованная решётка в настоящее время является одним из наиболее распространённых типов решёток в ряде европейских стран. Технология её производства отличается от сварного настила и обеспечивает широкие возможности по выбору структуры ячеек, высоты и толщины несущих полос. В сочетании с различными материалами это позволяет изготовить решётку в соответствии с требованиями проекта и заказчика. При необходимости доступны противоскользящие исполнения с вырезами на несущих и/или покровных полосах.

Технология изготовления

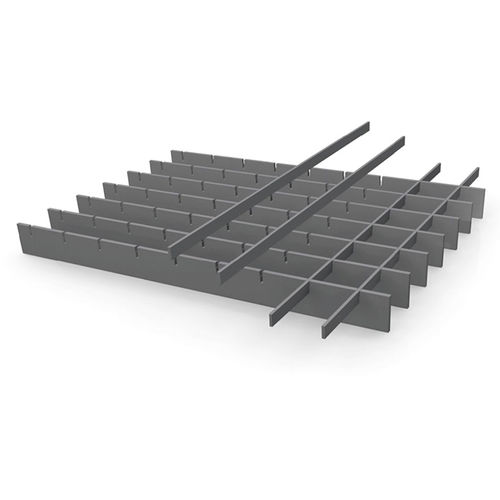

Покровные полосы (как правило, холоднокатаная полоса) запрессовываются в заранее вырубленные несущие полосы. Окантовка выполняется в виде Т-профиля или плоской полосы и присоединяется методом сопротивления сварки. Противолежащие концевые ячейки обычно одинаковы, однако возможны индивидуальные варианты раскладки и обработки краёв.

Технические данные
Распространённые деления ячеек для несущих полос 2–3 мм
Несущая полоса | Покровные столбцы
Строки:
11,1 | 11,1, 16,65, -, 22,2, 33,3, 44,4, 49,95, 66,6, 99,9
21 | 11,1, 16,65, 21,0, 22,2, 33,3, 44,4, 49,95, 66,6, 99,9
22,2 | 11,1, 16,65, 21,0, 22,2, 33,3, 44,4, 49,95, 66,6, 99,9
33,3 | 11,1, 16,65, 21,0, 22,2, 33,3, 44,4, 49,95, 66,6, 99,9
44,4 | 11,1, 16,65, 21,0, 22,2, 33,3, 44,4, 49,95, 66,6, 99,9
55,5 | 11,1, 16,65, 21,0, 22,2, 33,3, 44,4, 49,95, 66,6, 99,9
66,6 | 11,1, 16,65, 21,0, 22,2, 33,3, 44,4, 49,95, 66,6, 99,9
99,9 | 11,1, 16,65, 21,0, 22,2, 33,3, 44,4, 49,95, 66,6, 99,9

Распространённые деления ячеек для несущих полос 4–5 мм
Несущая полоса | Покровные столбцы
Строки:
21 | 16,65, 22,2, 33,3, 44,4, 49,95, 66,6, 99,9
25 | 16,65, 22,2, 33,3, 44,4, 49,95, 66,6, 99,9
33,3 | 16,65, 22,2, 33,3, 44,4, 49,95, 66,6, 99,9
50 | 16,65, 22,2, 33,3, 44,4, 49,95, 66,6, 99,9
66,6 | 16,65, 22,2, 33,3, 44,4, 49,95, 66,6, 99,9
99,9 | 16,65, 22,2, 33,3, 44,4, 49,95, 66,6, 99,9

Стандартные профили несущих полос
Несущая полоса 2 мм / 3 мм / 4 мм / 5 мм
Строки:
20/2, 20/3, -, -
25/2, 25/3, 25/4, 25/5
30/2, 30/3, 30/4, 30/5
35/2, 35/3, 35/4, 35/5
40/2, 40/3, 40/4, 40/5
45/2, 45/3, 45/4, 45/5
50/2, 50/3, 50/4, 50/5
-, 60/3, 60/4, 60/5
-, 70/3, 70/4, 70/5
-, 80/3, 80/4, 80/5
-, 90/3, 90/4, 90/5
-, 100/3, 100/4, 100/5
-, -, -, 110/5
-, -, -, 120/5
-, -, -, 130/5
-, -, -, 140/5
-, -, -, 150/5
-, -, -, 160/5
-, -, -, 170/5

Крепления / аксессуары

• Двойной зажим B — 2 верхние части скобы, нижняя часть, 2 шестигранных болта и 2 четырёхгранные гайки.
• Приварные перфорированные пластины — по спецификации заказчика; крепёж предоставляет заказчик.
• Крепление установочным болтом — установочный болт и фиксирующая фланец; доступны версии для агрессивных сред.
• Соединительный зажим — верхняя и нижняя части с резьбой и винт с внутренним шестиугольником (для плоских окантовок).
• Hilti-зажим — верхняя и нижняя части связаны; высокая виброустойчивость; упрощённый монтаж.
• Варианты B, B10, S, предохранительные A/D — другие распространённые решения для крепления.

Характеристики / технические спецификации

• Тип: прессованная решётка (покровные полосы запрессовываются в несущие полосы).
• Варианты ячеек: широкий набор стандартных и нестандартных комбинаций.
• Толщины несущих полос: стандартные профили 2, 3, 4 и 5 мм.
• Окантовка: Т-профиль или плоская полоса, крепление методом сопротивления сварки.
• Противоскользящая версия: возможна путём вырезов на верхней поверхности полос.
• Материалы: выбор сталей и покрытий по требованию применения.
• Типичные области применения: пешеходные настилы, платформы, лестницы, парковки, мосты, промышленные полы и архитектурные объекты.
