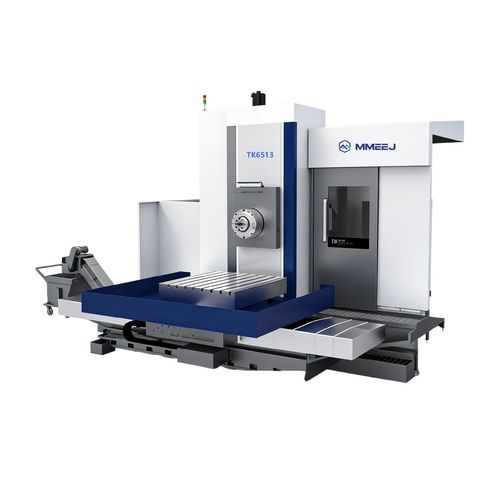

Расточной станок ЧПУ TK65 series
горизонтальныйсо стойкойс неподвижной стойкой

Расточной станок ЧПУ - TK65 series - Meijin Machinery Equipment (Dalian) Co., Ltd. - горизонтальный / со стойкой / с неподвижной стойкой
Расточной станок ЧПУ - TK65 series - Meijin Machinery Equipment (Dalian) Co., Ltd. - горизонтальный / со стойкой / с неподвижной стойкой

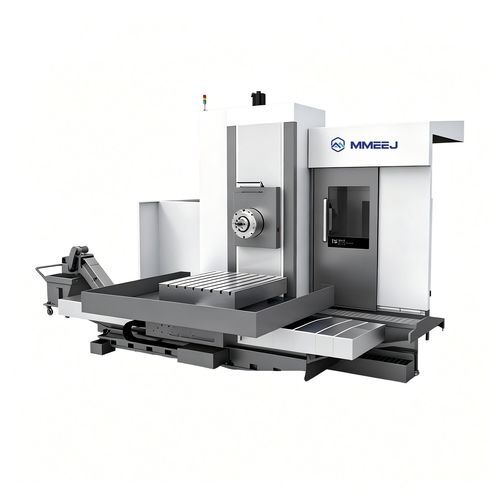

Расточной станок ЧПУ - TK65 series - Meijin Machinery Equipment (Dalian) Co., Ltd. - горизонтальный / со стойкой / с неподвижной стойкой - изображение - 2
Расточной станок ЧПУ - TK65 series - Meijin Machinery Equipment (Dalian) Co., Ltd. - горизонтальный / со стойкой / с неподвижной стойкой - изображение - 3
Расточной станок ЧПУ - TK65 series - Meijin Machinery Equipment (Dalian) Co., Ltd. - горизонтальный / со стойкой / с неподвижной стойкой - изображение - 4
Расточной станок ЧПУ - TK65 series - Meijin Machinery Equipment (Dalian) Co., Ltd. - горизонтальный / со стойкой / с неподвижной стойкой - изображение - 5
Расточной станок ЧПУ - TK65 series - Meijin Machinery Equipment (Dalian) Co., Ltd. - горизонтальный / со стойкой / с неподвижной стойкой - изображение - 6
Расточной станок ЧПУ - TK65 series - Meijin Machinery Equipment (Dalian) Co., Ltd. - горизонтальный / со стойкой / с неподвижной стойкой - изображение - 7
Добавить в папку «Избранное»
Добавить к сравнению

Характеристики

Управление
ЧПУ
Направление шпинделя
горизонтальный
Конструкция
со стойкой, с неподвижной стойкой
Количество осей
3 оси
Другие характеристики
фрезеровщик
Ход Х

2 000 mm, 2 500 mm, 3 000 mm, 3 500 mm, 4 000 mm
(78,74 in, 98,43 in, 118,11 in, 137,8 in, 157,48 in)

Ход Y

1 500 mm, 1 600 mm, 2 000 mm, 2 500 mm, 3 000 mm
(59,06 in, 62,99 in, 78,74 in, 98,43 in, 118,11 in)

Ход Z

1 200 mm, 1 600 mm, 2 000 mm
(47,24 in, 62,99 in, 78,74 in)

Ход W (штифт)

550 mm, 800 mm, 1 000 mm
(22 in, 31 in, 39 in)

Диаметр штифта

110 mm, 120 mm, 130 mm, 160 mm
(4 in, 5 in, 5 in, 6 in)

Мощность

МАКС.: 49,2 kW
(66,89336 hp)

МИН.: 19,5 kW
(26,51261 hp)

Описание

Обзор
Станок имеет T‑образную станину с одной колонной и боковой подвеской шпиндельной головы. Станина и каретка перемещаются по поперечной направляющей (ось X); колонна закреплена на каретке и перемещается по продольной направляющей (ось Z); головка перемещается по вертикальной направляющей колонны (ось Y). CNC-стол обеспечивает вращение на 360° (ось B), а шпиндель/расточной вал перемещается в фрезерной шпинделе (ось W). Направляющие X, Y и Z выполнены из цельностальной заготовки, закалены и обработаны до примерно HRC60. Передние направляющие используют PTFE‑пластины, боковые — роликовые направляющие для низкого трения и стабильной точности. Круговая направляющая стола выполнена из чугуна и PTFE; импортные упорные подшипники снимают осевую нагрузку. Двойной червячный механизм устраняет зазоры, обеспечивая плавное движение и высокую позиционную точность. Предназначен для тяжёлого растачивания, фрезерования и обработки крупногабаритных деталей.

Технические параметры (выборка моделей)
  • Серия и модели: серия TK(H)65 — примеры: TK(H)6511B, TK(H)P6511B, TK(H)6513, TK(H)P6513, TK(H)6516, TK(H)P6516
  • Размеры стола (мм): примеры 1000×1250, 1250×1400, 1400×1600, 1600×1800, 2000×2000, 2000×2500, 2500×3000
  • Максимальная допустимая нагрузка: 5–30 т в зависимости от модели (напр.: 5 т; 10 т; до 30 т)
  • Диаметр шпинделя: φ110–φ160 мм (в зависимости от модели)
  • Диаметр торцевой головы (при наличии): до φ900 мм
  • Частота вращения шпинделя: 10–2500 об/мин (в зависимости от модели)
  • Хвостовик инструмента: JT50 / BT50
  • Мощность главного двигателя: примеры до 41/49,2 кВт
  • Максимальный крутящий момент шпинделя: до 3300/4000 Нм на больших моделях
  • Ходы осей (примеры): X до 4000 мм; Y до 3000 мм; Z до 2000 мм; W до 1000 мм; U (при наличии) до 330 мм
  • Скорости подачи и быстрые ходы: варьируются по модели (типичный быстрый ход X/Y/Z 10 м/мин; быстрый ход W до 24 м/мин на некоторых моделях)
  • Точность позиционирования (стандарт JB/T4373.1-2019): X/Y/Z типично 0,015–0,028 мм; повторяемость X/Y/Z 0,01–0,013 мм; повторяемость W 0,014–0,016 мм
  • CNC-система: SIEMENS 828D


Ключевые особенности / Технические характеристики
  • Конфигурация: T‑образная станина, одна колонна, боковая подвеска шпиндельной головы
  • Стол: вращение 360° (координата B)
  • Шпиндель/расточной вал: подвижен в фрезерной шпинделе (ось W)
  • Направляющие: цельностальные направляющие на X, Y, Z, закалены ~HRC60
  • Низкофрикционная пара: передние PTFE‑пластины и боковые роликовые направляющие для стабильной точности
  • Круговая направляющая стола: пара чугун/PTFE с импортным упорным подшипником
  • Устранение зазоров: двойной червячный механизм
  • Хвостовик инструмента: JT50 / BT50
  • CNC‑управление: SIEMENS 828D
  • Серия TK65 включает несколько вариантов моделей с разными размерами стола, нагрузками, мощностями и ходами для обработки крупногабаритных деталей
