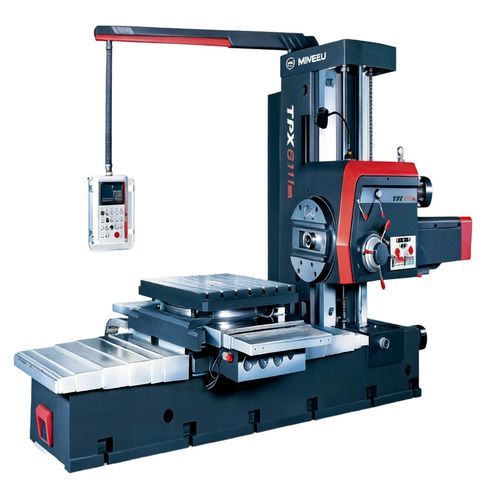

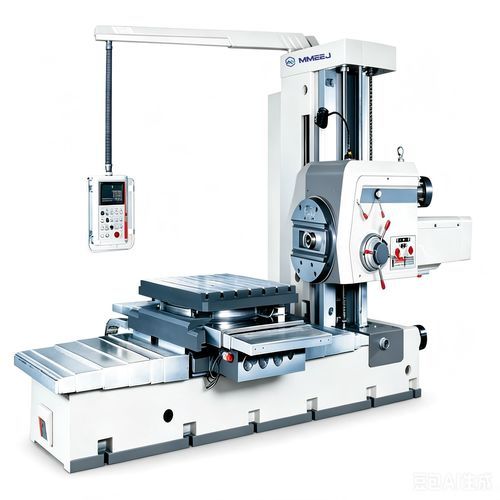

Расточно-фрезерный станок ЧПУ TPX Series

горизонтальныйнапольныйс неподвижной стойкой

Overview
Серия TPX — горизонтальные фрезерно-расточные станки, разработанные для чернового и чистового растачивания, а также фрезерования крупных или коробчатых деталей. Подходят для тяжелых и точных работ по внутренним отверстиям, цилиндрической обработке и проточке пазов.

Конструкция и точность
Станки оснащены оптическим позиционирующим устройством 4×90° для точной индексации крупных заготовок и цифровой системой индикации (DRO) для контроля координат. Типичная погрешность линейного снятия показаний: 0,005 мм (X/Y/Z); погрешность по оси B: 0,001 мм на соответствующих моделях.

Технические характеристики (кратко)

• Название серии: TPX Series (модели: TPX6111B, TPX6111B/2, TPX6111B/3, TPX6113, TPX6113/2, T(P)X6211, T(P)X6213, T(P)X6511×2, T(P)X6513×2).
• Диаметр шпинделя: обычно 110 мм или 130 мм. Коничность шпинделя: Morse No.6 или Metric 80 (ISO 7:24 No50) в зависимости от модели.
• Крутящий момент шпинделя: типично 1225 N·m, до 3136 N·m у крупных моделей; максимальная осевая сила до 31 360 N.
• Диапазоны скоростей шпинделя: 8–1000 об/мин или 4–800 об/мин; число ступеней скорости зависит от модели (обычно 18–24).
• Мощность главного мотора шпинделя: обычно 7,5 кВт (мелкие модели) или 15 кВт (крупные модели).
• Лицевая плита: диаметр 600–750 мм; момент до 4 900 N·m; диапазоны скорости 4–200 об/мин или 2,5–125 об/мин.
• Рабочий стол: размеры варьируются (например, 1100×960 мм до 1800×1600 мм); максимальная нагрузка от 5 000 кг до 10 000 кг в зависимости от варианта; размеры и количество Т‑образных пазов зависят от модели.
• Ходы: X до 2000 мм (возможна удлинение по запросу); Y до 1800 мм; Z до 2000 мм на крупных моделях; доступны конфигурации W/U и многокоординатные решения.
• Подача и быстрое перемещение: быстрое перемещение типично X/Y/Z/W = 2 500 мм/мин; подача на оборот шпинделя примерно 0,01–8 мм/об в зависимости от оси и модели.
• Линейная точность считывания: 0,005 мм (X/Y/Z); ось B 0,001 мм при наличии.

Области применения
Типичные области применения: обработка внутренних отверстий, цилиндрическое точение, подрезка торца, фрезеровка пазов и обработка тяжеловесных деталей для отраслей, требующих обработки крупных заготовок (корпуса, редукторные коробки, крупные валы, коробчатые компоненты). Станки выдерживают большие нагрузки и обеспечивают точную индексацию при многосторонней обработке.

Опции и индивидуальная комплектация

• Размеры рабочего стола и конфигурации Т‑пазов могут быть выполнены по запросу.
• Возможны удлиненные ходы X/Y/Z, двойные конфигурации (W1/W2, U1/U2) и различные коничности шпинделя в зависимости от модели.
• Опции управления и измерения: конфигурации DRO, оптическая индексация и другие заводские опции для соответствия производственным требованиям.

Информация для заказа
При запросе коммерческого предложения указывайте размеры заготовки, материал, максимальный вес, требуемую коничность шпинделя и требования к точности. Свяжитесь с поставщиком для подбора подходящей модели и конфигурации.
