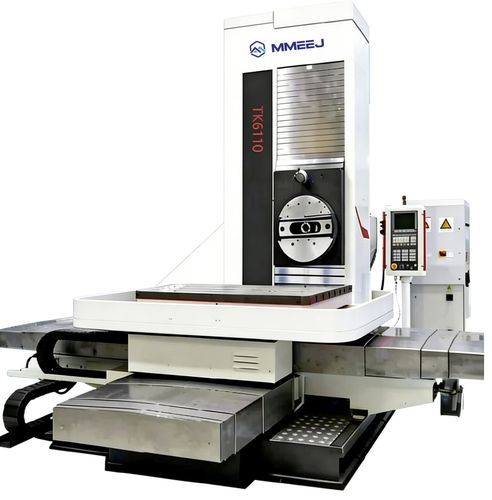

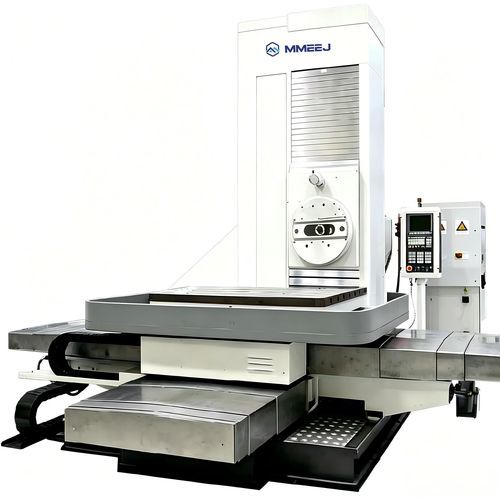

Расточной станок ЧПУ TK 61 series

горизонтальныйс неподвижной стойкой4 оси

Описание
Полностью ЧПУ-управляемый расточной станок серии TK 61 (модели TK6110 A/B и TK6130 A/B). Главный привод использует переменный AC-двигатель с бесступенчатым регулированием скорости в высоком и низком диапазоне, функциями ориентации шпинделя и торможения. Каждая основная ось подачи приводится в действие независимым AC-серво мотором, сопряжённым с шарико-винтовой передачей. Основные конструктивные элементы разработаны по образцу высококлассных ЧПУ-станков, что обеспечивает возможность дальнейшего расширения функций.

Models

• Model A — With Fixed Facing Head
• Model B — Without Fixed Facing Head

Target industries

• Model A (With Fixed Facing Head): Высоковольтные коммутационные устройства; насосы и клапаны; нефтяное оборудование; химическое оборудование.
• Model B (Without Fixed Facing Head): Строительная техника; автомобильные комплектующие; авиационно-космическая промышленность; пресс-формы и штампы; электродвигатели.

Tabular specifications (per model)
Единица | TK6110 A | TK6110 B | TK6130 A | TK6130 B
Диаметр расточного шпинделя (mm) | 110 | 110 | 130 | 130
Конус шпинделя | BT50/P50T-I | BT50/P50T-I | BT50/P50T-I | BT50/P50T-I
Скорость шпинделя (об/мин) | 10-1500 | 10-1500 | 10-1500 | 10-1500
Диаметр Facing Head (mm) | 670 | - | 800 | -
Скорость Facing Head (об/мин) | 7-165 | - | 5-125 | -
Размеры стола (Ш × Д) (mm) | 1250x1400 | 1250x1400 | 1400x1600 | 1400x1600
Грузоподъёмность стола (kg) | 5000 | 5000 | 8000 | 8000
Поперечный ход стола X (mm) | 1800 | 1800 | 2200 | 2200
Вертикальный ход шпинделя Y (mm) | 1600 | 1600 | 2000 | 2000
Продольный ход стола Z (mm) | 1400 | 1400 | 2000 | 2000
Аксиальный ход шпинделя W (mm) | 600 | 500 | 800 | 600
Ход салазок Facing Head U (mm) | 200 | - | 300 | -
Диапазон подач X,Y,Z (mm/min) | 2.5-5000 | 2.5-5000 | 2.5-10000 | 2.5-10000
Диапазон подачи W (mm/min) | 2.5-3000 | 2.5-3000 | 2.5-3000 | 2.5-3000
Диапазон подачи U (mm/min) | 1-500 | - | 1-500 | -
B (об/мин) | 0.003-1 | 0.003-1 | 0.003-1 | 0.003-1
Точность позиционирования X,Y,Z (mm) | 0.018 | 0.018 | 0.02 | 0.02
Точность позиционирования W (mm) | 0.025 | 0.025 | 0.025 | 0.025
Точность позиционирования U (mm) | 0.025 | - | 0.025 | -
B (·) | 8 | 8 | 8 | 8

Характеристики / Технические спецификации

• Диаметр расточного шпинделя (mm): TK6110 A = 110; TK6110 B = 110; TK6130 A = 130; TK6130 B = 130.
• Конус шпинделя: BT50/P50T-I для всех моделей.
• Скорость шпинделя (об/мин): 10-1500 для всех моделей.
• Диаметр Facing Head (mm): TK6110 A = 670; TK6110 B = -; TK6130 A = 800; TK6130 B = -.
• Скорость Facing Head (об/мин): TK6110 A = 7-165; TK6110 B = -; TK6130 A = 5-125; TK6130 B = -.
• Размеры стола (mm): TK6110 A = 1250x1400; TK6110 B = 1250x1400; TK6130 A = 1400x1600; TK6130 B = 1400x1600.
• Грузоподъёмность стола (kg): TK6110 A/B = 5000; TK6130 A/B = 8000.
• Поперечный ход X (mm): TK6110 A/B = 1800; TK6130 A/B = 2200.
• Вертикальный ход Y (mm): TK6110 A/B = 1600; TK6130 A/B = 2000.
• Продольный ход Z (mm): TK6110 A/B = 1400; TK6130 A/B = 2000.
• Аксиальный ход W (mm): TK6110 A = 600; TK6110 B = 500; TK6130 A = 800; TK6130 B = 600.
• Ход Facing Head U (mm): TK6110 A = 200; TK6110 B = -; TK6130 A = 300; TK6130 B = -.
• Диапазоны подачи X/Y/Z (mm/min): TK6110 A/B = 2.5-5000; TK6130 A/B = 2.5-10000.
• Диапазон подачи W (mm/min): все модели = 2.5-3000.
• Диапазон подачи U (mm/min): TK6110 A = 1-500; TK6110 B = -; TK6130 A = 1-500; TK6130 B = -.
• B (об/мин): 0.003-1 для всех моделей.
• Точность позиционирования X/Y/Z (mm): TK6110 A/B = 0.018; TK6130 A/B = 0.02.
• Точность позиционирования W (mm): 0.025 для всех моделей.
• Точность позиционирования U (mm): TK6110 A = 0.025; TK6110 B = -; TK6130 A = 0.025; TK6130 B = -.
• Дополнительные технические замечания: Станок использует AC-двигатель главного привода с переменной скоростью, независимые AC-сервомоторы с шарико-винтовой передачей на основных осях, линейные энкодеры FAGOR (Испания) для управления в замкнутом цикле и импортный промышленный ЧПУ-контроллер, поддерживающий расширенные функции, включая 4-осную одновременную интерполяцию.
