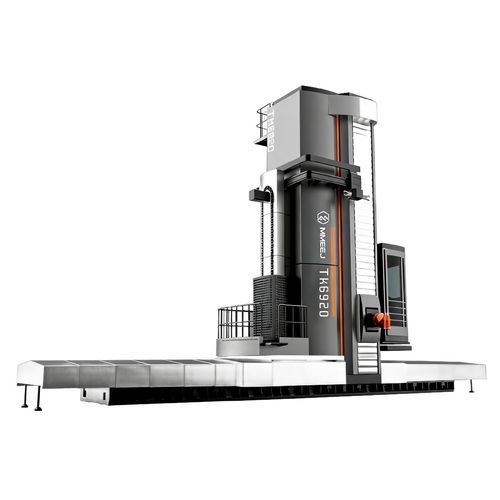

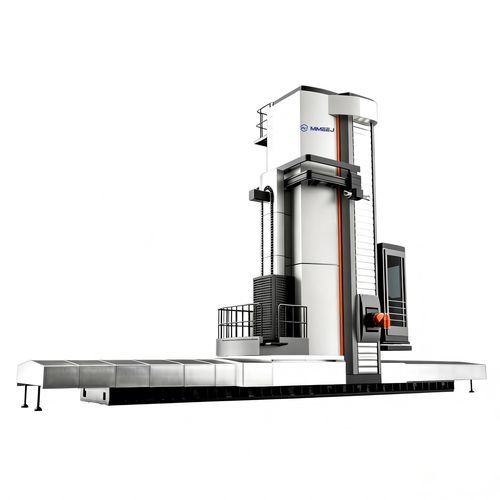

Расточно-фрезерный станок ЧПУ TK69 series

горизонтальныйнапольныйс поворотным столом

Краткое описание

• Серия 69 CNC напольных расточных станков (серия TK69), предназначенных для обработки тяжёлых заготовок и комбинированных фрезерно-расточных операций.
• Типы направляющих: роликово-скользящий гибрид; импортные высокоскоростные роликовые линейные направляющие; закрытая гидростатическая направляющая с многопомповой системой (доступны структурные варианты).
• CNC поворотный стол: грузоподъёмность 20 т–200 т; размеры стола от 2 м × 2 м до 5 м × 10 м; поддерживает произвольную индексацию и одновременную многососевую синхронизацию.
• Емкость магазина инструментов и диаметры шпинделя подбираются по требованиям обработки (зависят от модели).

Технические данные
Технические данные:
Item | ЕДИНИЦА | TK6913-HA | TH6913-HA | TK6916-HA | TH6916-HA | TK6920-HQ | TH6920-HQ | TK6920-HA | TH6920-HA
Емкость магазина инструментов (по потребности) | PCS | / | 40-120 | / | 40-120 | / | 40-120 | / | 40-120
Диаметр расточного шпинделя | mm | 130 | 130 | 160 | 160 | 200 | 200 | 200 | 200
Мощность главного электродвигателя | kW | 22/30 | 22/30 | 71 | 71 | 100 | 100 | 100 | 100
Размер фрезерной шпиндельной головы | mm | 220 | 220 | 280 | 280 | 340 | 340 | 340 | 340
Конусное отверстие расточного шпинделя | | 7:24 ISO | 7:24 ISO | 50 | 50 | 60 | 60 | 60 | 60
Размер поперечного сечения рамы (ram) | mm | 480×480 | 480×480 | 480×480 | 480×480 | 480×480 | 480×480 | 530×530 | 530×530
Скорость быстрого перемещения рамы (W) | mm/min | 10000 | 10000 | 10000 | 10000 | 10000 | 10000 | 8000 | 8000
Скорость быстрого перемещения расточного шпинделя (Z) | mm/min | 10000 | 10000 | 10000 | 10000 | 10000 | 10000 | 8000 | 8000
Скорость быстрого перемещения колонны (X) | mm/min | 15000 | 15000 | 15000 | 15000 | 15000 | 15000 | 12000 | 12000
Скорость быстрого перемещения шпиндельной коробки (Y) | mm/min | 15000 | 15000 | 15000 | 15000 | 15000 | 15000 | 12000 | 12000
Крутящий момент шпинделя | N·m | 11500 | 11500 | 11500 | 11500 | 11500 | 11500 | 12500 | 12500
Число оборотов шпинделя | об/мин | 1.6-1200/2000 | 1.6-1200/2000 | 1.6-1200/2000 | 1.6-1200/2000 | 1.6-1200/2000 | 1.6-1200/2000 | 1.6-1200/2000 | 1.6-1200/2000
Ход рамы (Z) | mm | 1200 | 1200 | 1200 | 1200 | 1200 | 1200 | 1200 | 1200
Ход расточного шпинделя (W) | mm | 1200 | 1200 | 1200 | 1200 | 1200 | 1200 | 1200 | 1200
Ход колонны (X) | mm | 8000 (может быть увеличен кратно 1 м) | 8000 (может быть увеличен кратно 1 м) | 8000 (может быть увеличен кратно 1 м) | 8000 (может быть увеличен кратно 1 м) | 8000 (может быть увеличен кратно 1 м) | 8000 (может быть увеличен кратно 1 м) | 8000 (может быть увеличен кратно 1 м) | 8000 (может быть увеличен кратно 1 м)
Ход шпиндельной коробки (Y) | mm | 4000 (может быть увеличен кратно 0.5 м) | 4000 (может быть увеличен кратно 0.5 м) | 4000 (может быть увеличен кратно 0.5 м) | 4000 (может быть увеличен кратно 0.5 м) | 4000 (может быть увеличен кратно 0.5 м) | 4000 (может быть увеличен кратно 0.5 м) | 4000 (может быть увеличен кратно 0.5 м) | 4000 (может быть увеличен кратно 0.5 м)
Подача рамы (W) | mm/min | 0.1~4000 | 0.1~4000 | 0.1~4000 | 0.1~4000 | 0.1~4000 | 0.1~4000 | 0.1~4000 | 0.1~4000
Подача расточной оси (Z) | mm/min | 0.1~4000 | 0.1~4000 | 0.1~4000 | 0.1~4000 | 0.1~4000 | 0.1~4000 | 0.1~4000 | 0.1~4000
Подача колонны (X) | mm/min | 0.1~6000 | 0.1~6000 | 0.1~6000 | 0.1~6000 | 0.1~6000 | 0.1~6000 | 0.1~6000 | 0.1~6000
Подача шпиндельной коробки (Y) | mm/min | 0.1~6000 | 0.1~6000 | 0.1~6000 | 0.1~6000 | 0.1~6000 | 0.1~6000 | 0.1~6000 | 0.1~6000
Siemens CNC system | | Siemens CNC system | Siemens CNC system | Siemens CNC system | Siemens CNC system | Siemens CNC system | Siemens CNC system | Siemens CNC system | Siemens CNC system

Особенности / технические характеристики

• Серия: TK69 (Серия 69 напольных расточных станков CNC).
• Типы направляющих: роликово-скользящий гибрид; импортные высокоскоростные роликовые направляющие; закрытая гидростатическая направляющая с многопомповой системой (доступны конструктивные варианты).
• CNC управление: Siemens CNC system.
• Поворотный стол: грузоподъёмность 20 т – 200 т; размеры стола от 2 м × 2 м до 5 м × 10 м; поддерживает произвольную индексацию и одновременную многососевую синхронизацию.
• Емкость магазина инструментов: вариативна, типичный диапазон 40–120 штук (зависит от модели; в некоторых столбцах указан '/' при отсутствии).
• Диаметры расточного шпинделя по моделям: TK6913/TH6913 ≈ 130 мм; TK6916/TH6916 ≈ 160 мм; варианты TK6920 ≈ 200 мм.
• Мощность главного двигателя (примеры): 22/30 kW (некоторые модели), до 71 kW и 100 kW для крупных вариантов.
• Размеры фрезерной шпиндельной головы (примеры): 220 мм, 280 мм, 340 мм в зависимости от модели.
• Конус шпинделя: 7:24 ISO (обычно) и другие указанные конусы по моделям.
• Размеры поперечного сечения рамы: обычно 480×480 мм; большие варианты 530×530 мм.
• ДиапаЗоны перемещений и ходов: ход рамы (Z) 1200 мм; ход расточного шпинделя (W) 1200 мм; ход колонны (X) стандарт 8000 мм (может быть увеличен на 1 м); ход шпиндельной коробки (Y) 4000 мм (может быть увеличен на 0,5 м).
• Скорости быстрого перемещения: рама/Z шпиндель до 10000 mm/min (некоторые варианты 8000 mm/min); колонна/шпиндельная коробка до 15000 mm/min (некоторые варианты 12000 mm/min).
• Диапазоны подачи: рама и расточная ось 0.1–4000 mm/min; колонна и шпиндельная коробка 0.1–6000 mm/min.
• Характеристики шпинделя: крутящий момент до ~12500 N·m (зависит от модели); скорость шпинделя 1.6–1200/2000 об/мин (зависит от модели).
