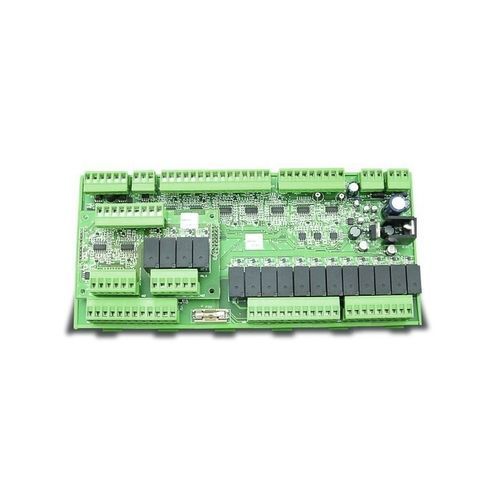

Аналоговая плата E/S MPNC100

цифроваяCANopenс 8 входами

MPNC100 - это плата для промышленной автоматизации с цифровыми и аналоговыми входами и выходами. Плата взаимодействует с ПЛК или HMI-устройствами через шину CANopen. Плата, монтируемая на DIN-рейку и питающаяся от 24 В переменного или постоянного тока, оснащена 9 цифровыми входами NPN или PNP, 12 цифровыми релейными выходами, 8 входами для PT100, 2 входами для 4-20 мА. Аналоговые входы имеют разрешение 12 бит. MPNC100 обеспечивает аналоговый выход 0-10В 10 бит. Имеются также 2 входа для ТА и 1 вход для телевизора. MPNC100 осуществляет измерение фазового сдвига между входами TA и TV для расчета мощности на асинхронных двигателях. В MPNC100 может быть установлена плата расширения, которая добавляет 4 цифровых входа NPN или PNP, 4 цифровых релейных выхода, 2 входа PT100, 2 входа 4-20 мА (только для моделей MPNC100 01 и MPNC100 02). АНАЛОГОВЫЕ ВХОДЫ: Материнская плата: 2 для входов (TA 50A макс.) 2 для входов 0÷20мА - 4÷20мА 1 для входа TV (2,5V=400Vac) 8 для входов PT100 (модели MPNC100 01 и MPNC100 03) 4 для входов PT100 (модели MPNC100 02 и MPNC100 04) 4 для входов 0÷10В (модели MPNC100 02 и MPNC100 04) Плата расширения: 2 для входов PT100 2 для входов 0÷20мА - 4÷20мА ЦИФРОВЫЕ ВХОДЫ: Материнская плата: 9 для входов NPN / PNP (конфигурируется по запросу) Плата расширения: 4 входа NPN / PNP (конфигурируется по запросу) АНАЛОГОВЫЕ ВЫХОДЫ: Материнская плата: 1 для выхода 0÷20мА - 4÷20мА
