MPNE представляет собой модульную систему с цифровыми и аналоговыми входами/выходами и интерфейсом Modbus RTU.

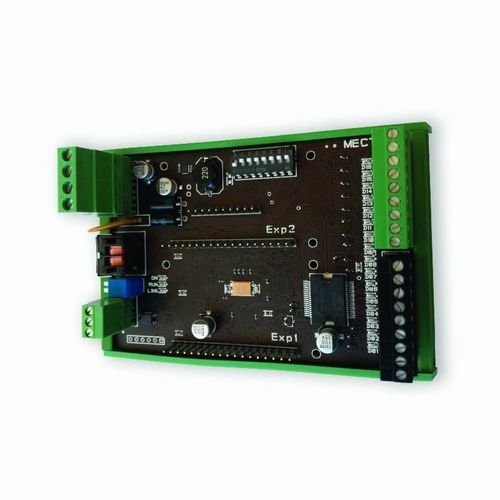

Модуль MPNE1001 имеет интерфейс Modbus RTU. MPNE1001 управляет данными, поступающими от модулей, и объединяет их в шину Modbus RTU.
MPNE1001 является частью модульной системы, состоящей из базовой платы и максимум двух модулей расширения, позволяющих получать различные конфигурации входов и выходов (цифровых и аналоговых).
Базовая плата имеет 16 цифровых линий, и при необходимости можно добавить еще два модуля расширения.
Все модули могут крепиться на DIN-рейку EN 50022 (din35 - 4 DIN-модуля).
Модуль Modbus RTU интерфейса MPNE1001 состоит из:
Интерфейс шины Modbus RTU;
3 светодиода состояния;
16 светодиодов для цифровых линий.
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ
Протокол: Modbus RTU
Скорость передачи данных: 9600, 19200, 38400, 57600
Адрес модуля: от 1 до 63
АППАРАТНОЕ ОБЕСПЕЧЕНИЕ
КОММУНИКАЦИОННЫЙ ПОРТ:
1 полудуплексный RS485
ВХОДЫ / ВЫХОДЫ:
8 цифровых входов (PNP 0-24 В пост. тока). Два из них могут быть использованы для подключения моно/ двунаправленного энкодера.
8 цифровых входов/выходов (PNP 0-24 В пост. тока). Для релейного выхода необходимо изделие ACIN01.
В устройстве есть несколько входов/выходов, которыми можно управлять с помощью более продвинутой логики, чем простое использование в качестве входов и выходов.
В частности, к ним относятся:
Выходы ВОМ
Входы энкодера
Быстрые входы
Быстрые выходы
---
