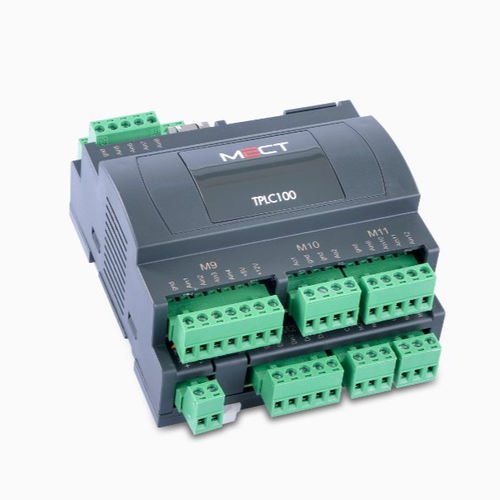

ПЛК TPLC100 имеет модульную и гибкую структуру на базе ARM9.
Входы и выходы TPLC100 могут быть расширены путем добавления модулей серий Mect MPNC006, MPNC030 и MPNC035 для аналоговых сигналов и MPNC020 для цифровых сигналов. Аналоговые и цифровые входы/выходы сообщаются между собой по внутренней шине на DIN-рейке.
VNC позволяет создать "виртуальный HMI" для визуализации синоптики без использования ПК или панели оператора.
Доступен сервис удаленного подключения и мониторинга sMily, необходимый для Индустрии 4.0, для удаленного управления устройством из любого места и в любое время.
ПЛК TPLC100 имеет 8 цифровых входов PNP, 8 релейных выходов, 4 аналоговых входа (мА или В, настраиваемых программно), 8 аналоговых входов (термопара J/T/K или PT100, настраиваемых программно) и 2 аналоговых выхода. ПЛК имеет интерфейс Modbus RTU по RS485 или CANopen, Modbus TCP и TCPRTU по интерфейсу Ethernet. Порт USB используется в качестве хоста для регистрации данных и обновления программного обеспечения.
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ
Для конфигурирования ПЛК модели TPLC100 доступно программное обеспечение "MECT SUITE".
"MECT SUITE" содержит программное обеспечение для конфигурирования системы и создания графических приложений ПЛК и ЧМИ:
Qt Creator:
Генерация графического приложения HMI (графические страницы);
Генерация и определение системных переменных;
Конфигурирование параметров связи;
Предварительная настройка панели оператора;
Простая вставка элементов, связанных с переменными ПЛК;
Готовые страницы для записи / протоколирования;
Использование, при необходимости, кода Qt / C++;
VNC позволяет создать "Виртуальный HMI" для визуализации синоптики;
Отладка приложений HMI.
---
