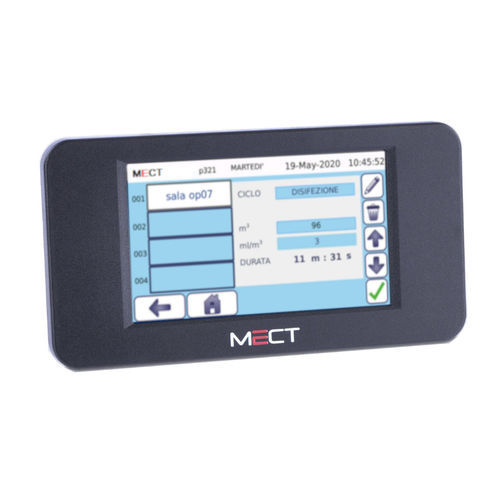

Терминал с сенсорным экраном TPX1043

встраиваемый320x240ARM9

Основанный на архитектуре ARM9, TPX1043 представляет собой ПЛК с человеко-машинным интерфейсом, оснащенный 4,3-дюймовым сенсорным экраном, в который интегрированы графические библиотеки QT. Панель оператора с ПЛК может поставляться с горизонтальным или вертикальным монитором. программное обеспечение "MECT SUITE" является OpenSource. Доступен сервис удаленного подключения и мониторинга sMily, необходимый для Индустрии 4.0, для удаленного управления устройством из любого места и в любое время. На панели оператора ПЛК TPX1043 имеются входные и выходные цифровые сигналы: 4 быстрых входа PNP, 4 быстрых выхода PNP с возможностью расширения. Панель оператора ПЛК TPX1043 оснащена интерфейсами Modbus RTU по RS485, Modbus TCP и TCPRTU по Ethernet. Порт micro USB используется как хост для регистрации данных и обновления программного обеспечения, либо как устройство для хранения данных. На панели оператора ПЛК TPX1043 может быть установлена карта памяти micro SD объемом до 64 ГБ для хранения программ и данных. ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ Для конфигурирования панели оператора ПЛК TPX1043 доступно программное обеспечение "MECT SUITE". "MECT SUITE" содержит программное обеспечение для конфигурирования системы и создания графических приложений для ПЛК и ЧМИ: Qt Creator: Генерация графического приложения HMI (графические страницы); Генерация и определение системных переменных; Конфигурирование параметров связи; Предварительная настройка панели оператора; Простая вставка элементов, связанных с переменными ПЛК; Готовые страницы для записи / протоколирования; Использование, при необходимости, кода Qt / C++; Отладка приложений HMI. ATCMControl: Поколенческое приложение для ПЛК (на 5 языках IEC 61131-3); В дополнение к нескольким библиотекам доступны библиотеки ПИД-регуляторов и самонастройки; Отладка ПЛК-приложений.
