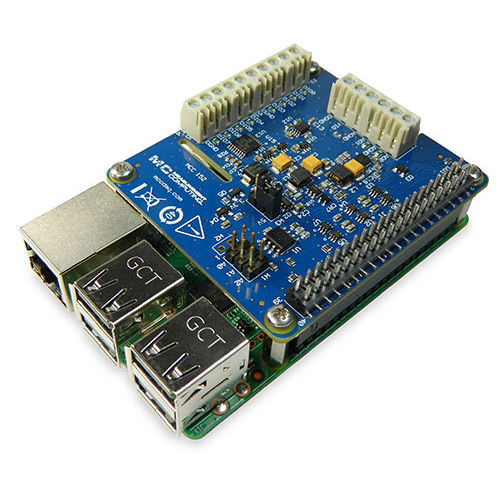

Аналоговая плата захвата MCC 152

цифровая12 битов

MCC 152 Voltage Output and DIO HAT обеспечивает два канала аналогового вывода напряжения и восемь цифровых входов/выходов для систем на базе Raspberry Pi. 12-разрядные выходы напряжения имеют диапазон 0-5 В и могут обновляться со скоростью до 5 кС/с. На один Raspberry Pi можно установить до восьми устройств MCC DAQ HAT. Все устройства MCC DAQ HAT содержат простые в использовании библиотеки с открытым исходным кодом на языках C/C++® и Python™ и примеры, позволяющие быстро выполнять надежные и качественные измерения. MCC 152 - это выход напряжения и цифровой вход/выход HAT (Hardware Attachedon Top), разработанный для использования с Raspberry Pi, самым популярным одноплатным компьютером на рынке сегодня. HAT - это дополнительная плата с разъемом GPIO (вход/выход общего назначения) мощностью 40 Вт, соответствующая спецификации Raspberry Pi HAT. MCC 152 HAT обеспечивает два аналоговых выхода и восемь бит цифрового ввода/вывода. На один Raspberry Pi можно установить до восьми MCC HAT. Благодаря пороговым значениям входных сигналов КМОП, выборочной работе с напряжением и допуску 5 В для цифровых входов, цифровые каналы поддерживают логические типы 3,3 В и 5 В Интерфейс Raspberry PiГоловка MCC 152 подключается к 40-пиновому разъему ввода/вывода общего назначения (GPIO) на поставляемом пользователем Raspberry Pi. MCC 152 был протестирован для использования со всеми моделями Raspberry Pi с 40-контактным разъемом GPIO. Конфигурация HAT Параметры конфигурации HAT хранятся во встроенном EEPROM, что позволяет Raspberry Pi автоматически настраивать контакты GPIO при подключении HAT. Штабелируемые HAT На один Raspberry Pi можно установить до восьми плат MCC HAT. Пользователи могут смешивать и сочетать модели MCC HAT в стеке.
