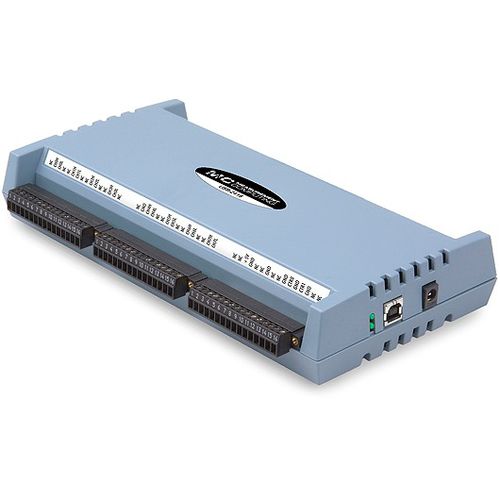

Система сбора данных напряжение USB-2416 series

многоканальныйUSBс аналоговым входом

USB-устройства сбора данных (DAQ) серии USB-2416 идеально подходят для приложений с большим количеством каналов, измеряющих напряжение или термопары. Особенности включают расширяемые аналоговые и цифровые входы/выходы, а также функции счетчика. Доступно до четырех аналоговых выходов. Аналоговые входные каналы расширяются до 64 SE/32 DIFF с помощью AI-EXP32. Серия USB-2416 обеспечивает исключительную производительность и точность измерений напряжения и температуры. Разработанное для шины USB, каждое устройство обеспечивает до 32 аналоговых входных каналов с 24-битным разрешением, 8 цифровых входов/выходов и два входа счетчика. USB-2416-4AO также имеет четыре аналоговых выхода. Подключите устройство расширения AI-EXP32 для получения дополнительных 32 каналов аналогового ввода и 16 цифровых линий ввода/вывода. Аналоговые входы настраиваются пользователем для ввода напряжения или термопары на основе каждого канала. Аналоговый вход Каждое устройство обеспечивает 32 аналоговых входа SE/16 DIFF с возможностью расширения до 64 SE/32 DIFF.Программно выбираемые диапазоны входного напряжения настраиваются на каждый канал.Устройства серии USB-2416 могут осуществлять выборку аналоговых входных каналов со скоростью до 1 кС/с. При измерениях термопарой автоматически включается функция обнаружения открытой термопары. Аналоговый выход (только USB-2416-4AO) USB-2416-4AO обеспечивает четыре 16-биталоговых аналоговых выхода с выходным диапазоном ±10 В. Аналоговые выходы могут обновляться с максимальной скоростью 1 кС/с (зависит от системы). Цифровые входы/выходы Устройства серии USB-2416 обеспечивают восемь цифровых линий ввода/вывода со скоростью чтения/записи 500 портов или однобитных чтений в секунду. Каждый канал DIO является открытым. Цифровые выходы могут потреблять ток до 150 мА для приложений с прямым приводом. Максимальный ток поглощения составляет 150 мА на восьмиканальный банк, или, если используются все восемь каналов, 18 мА (максимум) на канал.
