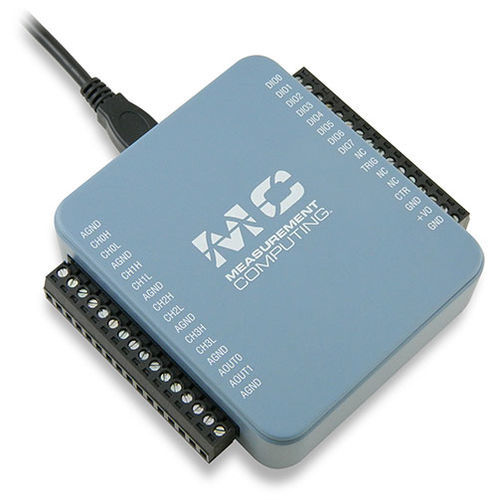

Система сбора данных напряжение USB-230 series

многоканальныйвстроенныйс аналоговым входом

USB-устройства сбора данных (DAQ) серии USB-230 обеспечивают улучшенное соотношение цены и производительности по сравнению с аналогичными по цене 16-разрядными DAQ-устройствами. Каждое устройство обеспечивает аналоговый ввод и вывод, а также цифровые и счетные функции. Доступны OEM-версии для встраиваемых приложений. Устройства серии USB-230 обеспечивают улучшенную стоимость/производительность по сравнению с аналогичными по цене 16-разрядными DAQ-устройствами. Каждое устройство предлагает восемь аналоговых входов, два аналоговых выхода, восемь каналов DIO и один вход счетчика. Аналоговый вход Все устройства серии USB-230 обеспечивают четыре дифференциальных (DIFF) / восемь 16-разрядных односторонних (SE) аналоговых входов с фиксированным диапазоном аналоговых входов ±10 В. Частота дискретизации Максимальная непрерывная частота дискретизации - это суммарная частота. В следующей таблице перечислена максимальная частота на канал при сканировании от одного до восьми каналов. Аналоговый выход Устройства серии USB-230 оснащены двумя 16-битановыми аналоговыми выходами. Один или оба выхода могут обновляться со скоростью до 5 кС/с на канал. Диапазон выходных сигналов фиксирован на уровне ±10 В. Цифровой ввод/вывод В устройствах серии USB-230 имеется восемь цифровых линий ввода/вывода уровня TTL. Каждый канал программно выбирается для ввода или вывода. Поддерживаются диапазоны напряжения цифрового ввода от 0 В до 5 В с пороговыми значениями 0,8 В (низкий уровень) и 2,3 В (высокий уровень). При использовании в режиме вывода каждый цифровой канал позволяет работать с напряжением 3,3 В с ограничением тока источника/источника ±4 мА. При запуске и сбросе системы все линии DIO устанавливаются в высокоимпедансные входы. Устройство не переводит сигнал в высокий или низкий уровень. К каждой линии подключен слабый подтягивающий резистор. Все обновления и выборки цифрового ввода/вывода выполняются с программной скоростью.
