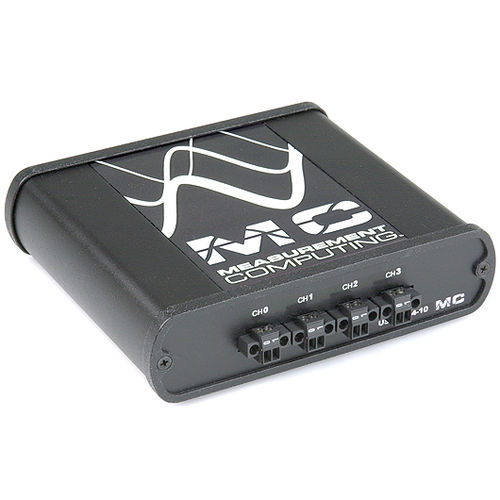

Изолированные USB-устройства сбора данных (DAQ) серии USB-2404 обеспечивают одновременный аналоговый ввод и поддержку нескольких датчиков для измерения термопар, ТДС, сопротивления и мостовых датчиков. Каждое устройство имеет АЦП на канал и обеспечивает изоляцию от канала к каналу и от системы к хосту.
USB-2404-10 и USB-2404-60 предназначены для высокоскоростного и точного измерения. Их разрешение, частота дискретизации и диапазон входных сигналов делают их идеальными устройствами аналогового ввода общего назначения. USB-2404-UI предназначен для многоцелевого тестирования и может измерять несколько сигналов от различных датчиков, таких как ТДС, термопары, тензодатчики и другие датчики с питанием. Все устройства серии USB-2404 имеют изоляцию от канала к каналу для защиты всей системы от вредных скачков напряжения и устранения ошибок измерения, вызванных петлями заземления.
Аналоговый вход
Каждый прибор серии USB-2404 обеспечивает одновременную выборку четырех аналоговых входов, а также изоляцию от канала к каналу и от канала к земле 250 Врмз. Все приборы могут подключаться как к источникам сигнала с привязкой к земле, так и к плавающим источникам сигнала.
USB-2404-UI
USB-2404-UI обеспечивает четыре индивидуально конфигурируемых канала 24-разрядного универсального аналогового входа со встроенным кондиционированием сигнала. Все каналы измеряются одновременно на уровне до 100 S/с на канал.
- Напряжение
- Ток
- Термопара
- RTD (4-проводной и 3-проводной)
- Сопротивление (4-проводные и 2-проводные)
- Мостовые датчики (четверть-, полу- и полномостовые)
Диапазоны измерений различны для каждого типа измерений.
---
