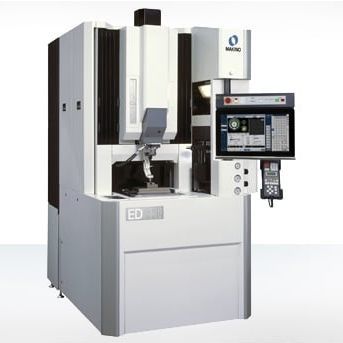

Станок электроэрозионной обработки путем забивания EDFH-1

путем забиванияSEDMвысокой точности

Обзор
EDFH-1 сочетает в себе погружную электроэрозию (sinker EDM) ультравысокой точности и высокоточное EDM-сверление на одной компактной платформе, спроектированной для термической стабильности, долговременной механической точности и эргономики оператора. Машина выполняет как высокоточное сверление EDM, так и стандартную погружную электроэрозию, обеспечивая при этом микрометровый контроль глубины и тонкую чистовую обработку поверхности.

Ключевые характеристики и возможности

• Шероховатость поверхности до 1,3 µin Ra (0,25 µm Rz)
• Генератор способен формировать внутренние радиусы углов до 5 микрон (0,0002″)
• Скорость прыжка по оси Z: 10 m/min (394 ipm)
• Возможность управления глубиной: ±1 микрон с помощью сердечно-охлаждаемого шариковинтового механизма
• Высокоскоростная C-ось с частотой вращения до 2 000 rpm
• Программируемая W-ось обеспечивает жесткое выравнивание направляющих для EDM-сверления и включает центральный направляющий рычаг для поддержки и предотвращения вибрации электродов малого диаметра
• Давление промывки до 10 MPa (1 450 psi)

Конструкция станка и стабильность
Конструкция обеспечивает допуски выравнивания 2 микрон (0,00008″) или меньше на всем ходе каждой оси. Меры по повышению термической стабильности включают изоляцию тепла из электрического/генераторного шкафа от конструкции станка и интеграцию резервуара диэлектрика в основание отливки. Фиксированный рабочий стол дополнительно повышает точность, а программируемая трехсторонняя подъемно-опускная система ванны обеспечивает удобный доступ к ванне и эргономику оператора.

Управление и функции для оператора
Система управления Makino Hyper‑i объединяет возможности станка в эффективный и удобный интерфейс. Основные элементы: большой HD сенсорный экран класса 24″, функция E‑Tech Doctor, встроенные руководства с обучающими видео, простая настройка и опции удаленного наблюдения для поддержки продвинутых операций и предпочтений оператора.

Связанные возможности

• Высокоточное EDM-сверление и погружная обработка EDM на одной платформе
• Поддержка стабильности электродов малого диаметра с помощью центрального направляющего рычага
• Высокоскоростная обработка при сохранении микрометрового контроля глубины

Характеристики / технические данные

• Модель: EDFH-1
• Стол (метрический): 350 x 250 мм; Стол (имперская): 13.8″ x 9.8″
• Ходы (метрический): X: 220 мм, Y: 180 мм, Z: 300 мм; Ходы (имперская): X: 8.7″, Y: 7.1″, Z: 11.8″
• Максимальный вес заготовки: 50 кг (110 lb)
• Вместимость ATC: 8, 16
• Размер ванны (метрический): 450 x 350 x 200 мм; Размер ванны (имперская): 17.7″ x 13.8″ x 7.9″
• Возможность обработки поверхности: до 1,3 µin Ra (0,25 µm Rz)
• Минимальный внутренний радиус: 5 µm (0,0002″)
• Скорость прыжка по Z: 10 m/min (394 ipm)
• Точность управления глубиной: ±1 µm
• Макс. скорость C-оси: до 2 000 rpm
• Давление промывки: до 10 MPa (1 450 psi)
• Допуски выравнивания: 2 µm (0,00008″) или меньше на весь ход
• Резервуар диэлектрика интегрирован в основание отливки; теплоизоляция электрического/генераторного шкафа
• Фиксированный рабочий стол с программируемой трехсторонней подъемно-опускной рабочей ванной
• Управление: Makino Hyper‑i с 24" класс сенсорным экраном, E‑Tech Doctor, встроенные руководства и обучающие видео
