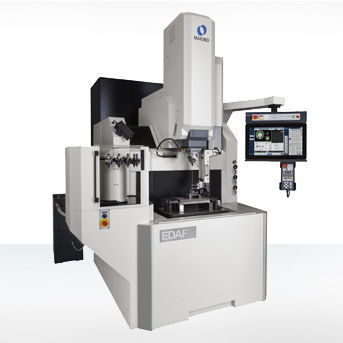

Станок электроэрозионной обработки путем забивания EDAF2-FH

ЧПУсверхточный

EDAF2-Fine Hole позволяет выполнять на одном станке как стандартные процессы рамной электроэрозионной обработки, так и прецизионное EDM-сверление. EDAF2-Fine Hole обеспечивает такую же производительность стандартных процессов рамной электроэрозионной обработки, как и EDAF2, но содержит дополнительные компоненты, предназначенные для высокоточного EDM-сверления отверстий. В конструкции станка используется тяжелая и жесткая конструкция для обеспечения долговременной точности, а диэлектрический резервуар встроен в основание станка для экономии места на полу. Отличная термостабильность станка поддерживается благодаря встроенному резервуару, а охлажденная жидкость циркулирует по осям Y и Z для поддержания стабильной температуры всего станка. Станок EDAF2-Fine Hole содержит программируемую ось W и структуру рычага, независимую, но параллельную оси Z. Эта дополнительная ось содержит направляющие матрицы и средние направляющие, поддерживающие операции EDM-сверления. Средние направляющие оси W поддерживают электроды малого диаметра и предотвращают вибрацию или изгиб во время обработки, а рычаг оси W можно снять и установить на станок менее чем за минуту с помощью серии быстроразъемных соединений и жесткой муфты Curvic. В стандартную комплектацию станка EDAF2-Fine Hole входит высокоскоростная ось C-Axis, обеспечивающая точную индексацию и непрерывное вращение со скоростью до 2 000 об/мин, а также насос высокого давления с возможностью подачи давления 6 МПа (870 фунтов на квадратный дюйм) или 10 МПа (1 490 фунтов на квадратный дюйм). Такие отрасли промышленности и рынки, как аэрокосмическая, автомобильная, медицинская и литьевая, полагаются на EDAF2-Fine Hole как на производительное решение для критически важных высокоточных деталей отверстий.
