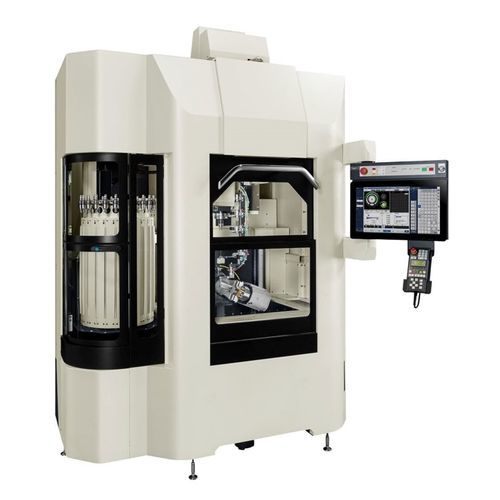

Станок электроэрозионной обработки SEDM BX3

высокой точностивысокоскоростнойсверхточный

Обзор
Makino BX3 — станок для EDM-сверления, разработанный для серийного производства точных отверстий охлаждающей пленки и аналогичных элементов на лопатках и направляющих турбин. BX3 акцентирует внимание на сокращении времени цикла и стабильной обработке прорыва за счёт полного погружения и оптимизированной кинематики машины.

Ключевые особенности

• Полностью цифровой генератор ES200A обеспечивает более быстрые циклы обработки и до 100 пиковых ампер для повышения производительности.
• Полное погружение с программируемым подъёмно-опускным рабочим баком для улучшения стабильности и точности при пробое.
• Адаптивное управление способно обнаружить пробой в пределах 1 секунды, что важно при обработке полых внутренних полостей.
• Увеличенные скорости быстрой подачи: до 10 м/мин по линейным осям и до 10 об/мин у интегрированной 2-осевой поворотной таблицы для минимизации времени перемещений.
• Поворотный стол сконфигурирован так, чтобы типичные детали авиадвигателя располагались ближе к центру вращения, сокращая перемещения по X/Y.
• 24-позиционный автоматический сменщик инструмента (ATC), поддерживающий электроди длиной до 700 мм с полной опорой без необходимости слива или перемещения бака.
• Стандартный полный кожух CE и централизованный доступ для обслуживания сзади для уменьшения занимаемой площади при нескольких машинах.
• Мембранный высоконапорный насос 10 MPa (1450 psi) с интегрированной фильтрацией и системой де-ионизации, контролируемой цифровыми системами.
• Управление Hyper-i с 24-дюймовым HD сенсорным экраном и специализированными функциями для EDM-сверления.
• Стандартная IIoT‑связь HyperConnect для удалённого мониторинга и интеграции производственных данных.

Техническая таблица (выдержка)
Поворотный стол - A: 360° / B: ±140°
X: 370 mm Y: 270 mm Z: 750 mm
Быстрая подача: 10 м/мин
Макс. размер заготовки: Ø 300 x 300 mm
Макс. масса заготовки: 20 kg
Размер бака: 800 mm x 740 mm

Характеристики / технические спецификации

• Модель: BX3
• Генератор: Makino ES200A (полностью цифровой) — адаптивное управление, до 100 пиковых ампер
• Режим работы: Полное погружение с программируемым подъёмно-опускным рабочим баком
• Обнаружение пробоя: в пределах 1 секунды (адаптивное управление)
• Скорость быстрого позиционирования: 10 м/мин
• Позиционирование поворотного стола: 2 оси, до 10 об/мин; A: 360°; B: ±140°
• Ходы (метрические): X 370 mm, Y 270 mm, Z 750 mm
• Макс. размер заготовки: Ø 300 x 300 mm
• Макс. масса заготовки: 20 kg
• Инструмент: 24-позиционный ATC; поддерживает полностью опирающиеся электроды до 700 mm
• Размер бака: 800 mm x 740 mm
• Насос: Мембранный высоконапорный насос 10 MPa (1450 psi)
• Фильтрация и водоподготовка: интегрированная фильтрация и системы де-ионизации (цифровой контроль)
• Управление: Hyper-i с 24-дюймовым HD сенсорным экраном и специализированными функциями EDM-сверления
• Связность: HyperConnect IIoT для удалённого мониторинга
• Безопасность / Соответствие: Стандартный полный CE кожух
