Правильный станок для утка Orthopac MFRC-15

гидравлическийэлектромеханический

Обзор

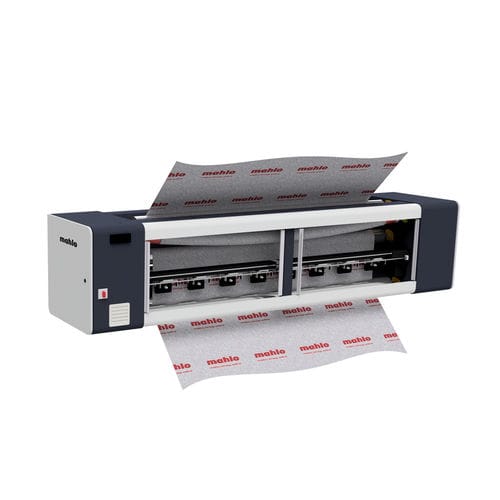

Этот компактный аппарат для тонкой правки предназначен для коррекции остаточных искажений уточной нити. Orthopac MFRC обеспечивает чрезвычайно высокую точность выпрямления при относительно небольших искажениях. Устройство стандартно оснащено уклонными и изгибными валиками и доступно с гидравлической или электромеханической регулировкой валика выпрямления. Диапазон проводимых скоростей: 3 м/мин — 250 м/мин.

Краткое описание
Модель представляет собой компактную систему тонкого выпрямления для коррекции остаточных искажений. Особая сильная сторона Orthopac MFRC — возможность очень точной регулировки выпрямления при небольших габаритах оборудования. Доступна гидравлическая или электромеханическая система привода валика выпрямления.

Ключевые характеристики

• Очень тонкое дозирование эффекта выравнивания
• Компактные габариты
• Низкое содержание продукта в зоне обработки
• Точная подстройка остаточных искажений

Польза для заказчика

• Соблюдение строгих допусков, связанных с искажениями
• Возможность документирования остаточных искажений
• Снижение числа жалоб от клиентов
• Укрепление отношений с клиентами за счёт стабильного качества полотна

Техническая концепция
Бесступенчатый привод позиционирования для выпрямляющих валиков в сочетании с специализированным гидравлическим блоком обеспечивает минимальные времена позиционирования, максимальную точность и низкие затраты на обслуживание. Два независимых гидравлических узла (каждый с сервомотором и перепускным насосом с переменной скоростью и направлением для выбора отдельных цилиндров для уклона/изгиба) гарантируют эффективную работу с низким выделением тепла. В качестве альтернативы доступна бесступенчатая электромеханическая схема привода с быстро реагирующим серво-контроллером и частотно-регулируемыми двигателями.

Области применения

• На выходе из стентера
• Санфоризирующее оборудование
• Печатные машины
• Оборудование для пламенного ламинирования
• Другие линии отделки и конвертирования

Варианты

• Orthopac MMR Straightener: ручная машина выпрямления без оптической системы сканирования и управления

Датчики (типичные опции)

• Scanner TK-12 — оптоэлектронное сканирование (рефлексное освещение)
• Scanner CK-15 — сканирование изображением / камера

Документы и справочные материалы (примеры)
Доступны брошюры и техническая информация по связанным устройствам Orthopac и технологии сканеров Mahlo, включая продуктовые брошюры и отчёты по применению, описывающие выпрямление уточной нити, варианты сканеров и коррозионную защиту выпрямителей.

Технические характеристики

• Модель: Orthopac MFRC -15 (аппарат для тонкой выправки)
• Выправляющие элементы: уклонный валик и изгибной валик (в стандартной комплектации)
• Варианты регулировки: регулировка гидроцилиндром или электромеханическая (серво-привод)
• Привод позиционирования: бесступенчатый привод позиционирования; гидравлический узел или электромеханическое серво-управление
• Гидравлический узел: два независимых гидравлических агрегата с сервомоторами и перепускными насосами для выбора отдельных цилиндров
• Диапазон скорости обработки: 3 м/мин — 250 м/мин
• Акцент конструкции: очень тонкое дозирование эффекта выравнивания, компактный размер, низкое содержание продукта
• Типичные датчики: оптоэлектронные (рефлекс) или камерные имидж-сканеры для обнаружения искажений
